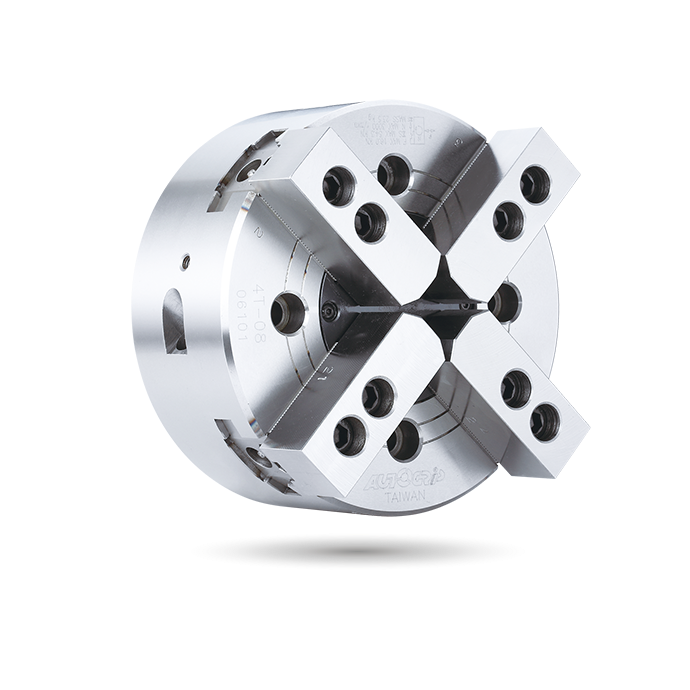

4T

4 Jaw Two Motion Type Independent Chuck

4-Backen Zwei-Bewegungs-Typ Unabhängiger Futter

Nicht-Durchgangsloch | 4-BACKEN UNABHÄNGIGES DREHFUTTER

Kurbeltyp mit zwei Paaren von 2 selbstzentrierenden, voneinander unabhängigen Klauen.
Das Backenfutter der 4T-Serie eignet sich für quadratische Stangen und andere ungleichmäßig geformte Werkstücke.
Zylindrisches Material präzise innerhalb der Genauigkeitsgrenzen der Drehmaschine zentrieren.
Formen rechteckiger Objekte.

Patentnummern :Taiwan : PAT.M359385/China : PAT.ZL2009.2.0009309.1

Erfahren Sie mehr über Autogrip4 maßgeschneiderte Lösungen 4-Backen-Spannfutter.

Katalog herunterladen

Spezifikationen

Modell	Kolben hub (mm)	Backenhub (Durchm.) (mm)	Spannbereich Max. (mm)	Spannbereich Min. (mm)	Max. D.B. Zug kN (kgf)	Max. Spannkraft kN (kgf)	Max. Drehzahl min^-1 (U/min)	I kgm ²	Gewicht (kg)	Passender Zyl.	Max. Druck MPa (kgf/cm²)
4T-08	17	13.6	210	24	16.0 (1630)	54.3 (5540)	3000	0.15	23.2	RD-120(N)	1.7(17)
4T-10	20	16	254	50	21.6 (2200)	79.4 (8100)	2100	0.35	44.3	RD-125(N)	2,2(22)
4T-12	20	16	304	50	21.6 (2200)	79.4 (8100)	1500	0,66	57.6	RD-125(N)	2,2(22)
4T-15	25	19.6	381	60	27.2 (2780)	105.3 (10750)	1200	2.25	118.3	RD-125(N)	2.7(27)

Abmessungen

4-Backen-Unabhängiges Futter für industrielle Drehmaschinen von Autogrip
e Maschinen - Unabhängiger Futterlieferant

Modell	A	B	C(H6)	D	E	G max.	G min.	G1 max.	G1 min.	H	H1	J	K	K 1	L	L1	M	N	P	Q max.	Q min.	R max.	R min.	S	T
4T-08	210	91	170	133.4	5	32	15	2.5	-14.5	29	20	61	M14x2	M34x1.5	4~M2	20	38	95	25	25.25	13.25	46,1	39.3	35	14
4T-10	254	110	220	171.4	5	36.5	16.5	10	-10	36	23	90	M16x2	M45x1.5	4~M16	25	43	110	30	32.25	12.75	59	51	40	16
4T-12	304	110	220	171.4	5	36.5	16.5	10	-10	36	23	90	M16x2	M45x1.5	4~M16	25	43	110	30	54.75	15.75	59	51	40	16
4T-15	381	135	300	235	6	44.5	19.5	5	-20	45	28	110	M20x2.5	M55x2	4~M20	30	51	130	30	66.5	12.5	78.9	69.1	50	21

Herunterladen

Modell	2D-pdf	2D Zeichnung	3D-Schritt
4T-08
4T-10
4T-12
4T-15

Anwendungen

4T-Anwendung

4Ta0Spannaktion

Drehzentrum

Hochpräzise Spannfutter für Drehzentren, die optimale Leistung und Zuverlässigkeit sowohl in der Kleinserien- als auch in der Großserienproduktion gewährleisten.
