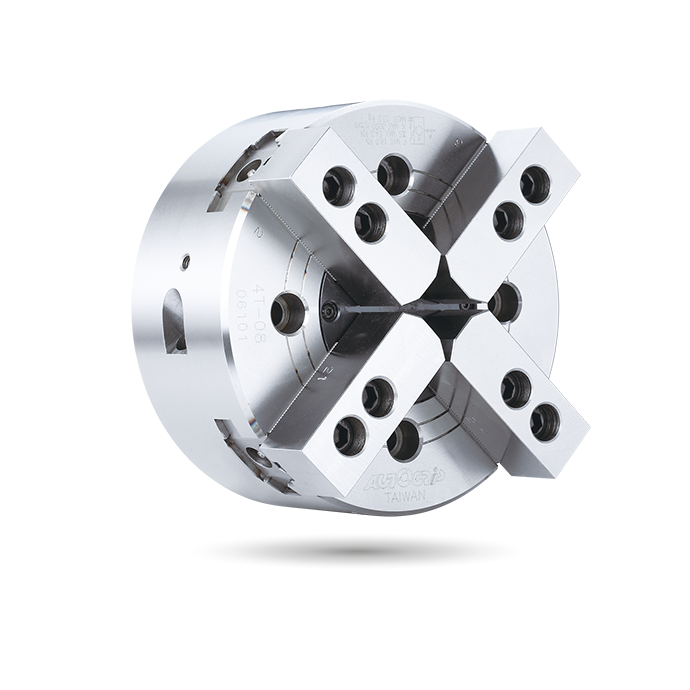

4 Jaw Two Motion Type Independent Chuck

4爪二動作型独立チャック

Non-Thru-Hole | 4-JAWINDEPENDENT LATHE CHUCK

2つの2爪が互いに独立して自己中心を保つクランクタイプです。
4Tシリーズのチャックは、方形棒材やその他の不均一形状の工件に適しています。
旋盤の精度の範囲内で円筒形ストックを正確にセンタリングします。
長方形のオブジェクトを形成します。

Patent numbers :Taiwan : PAT.M359385/China : PAT.ZL2009.2.0009309.1

Autogripaeカスタマイズについてもっと知る 4 jaw chuck.

カタログダウンロード

仕様

モデル	プランジャーストローク (mm)	ジョーストローク (直径) (mm)	チャッキング範囲最大 (mm)	チャッキング範囲最小 (mm)	最大 D.B. 引き kN (kgf)	最大クランプ力 kN (kgf)	最大速度 min^-1 (r.p.m.)	I kgm ²	重量 (kg)	適合シリンダー	最大圧力 MPa (kgf/cm²)
4T-08	17	13.6	210	24	16.0 (1630)	54.3 (5540)	3000	0.15	23.2	RD-120(N)	1.7(17)
4T-10	20	16	254	50	21.6 (2200)	79.4 (8100)	2100	0.35	44.3	RD-125(N)	2.2(22)
4T-12	20	16	304	50	21.6 (2200)	79.4 (8100)	1500	0.66	57.6	RD-125(N)	2.2(22)
4T-15	25	19.6	381	60	27.2 (2780)	105.3 (10750)	1200	2.25	118.3	RD-125(N)	2.7(27)

寸法

Autogrip4; Machinery - 独立チャックサプライヤーによる工業用旋盤用4爪独立チャック

モデル	A	B	C(H6)	D	E	G 最大	G 最小	G1 max.	G1 min.	H	H1	J	K	K 1	L	L1	M	N	P	Q 最大	Q 最小	R max.	R min.	S	T
4T-08	210	91	170	133.4	5	32	15	2.5	-14.5	29	20	61	M14x2	M34x1.5	4~M2	20	38	95	25	25.25	13.25	46.1	39.3	35	14
4T-10	254	110	220	171.4	5	36.5	16.5	10	-10	36	23	90	M16x2	M45x1.5	4~M16	25	43	110	30	32.25	12.75	59	51	40	16
4T-12	304	110	220	171.4	5	36.5	16.5	10	-10	36	23	90	M16x2	M45x1.5	4~M16	25	43	110	30	54.75	15.75	59	51	40	16
4T-15	381	135	300	235	6	44.5	19.5	5	-20	45	28	110	M20x2.5	M55x2	4~M20	30	51	130	30	66.5	12.5	78.9	69.1	50	21
