4T

中实型

四爪双动型卡盘

中实型 | 4爪

曲柄型双副两爪各自动作之特殊卡盘。
特别适用方形材或其他非规则形状的工件。

专利产品字号 Patent numbers :
台湾 : PAT.NO.M359385 (Taiwan)
大陆 : PAT.NO.ZL200920009309.1(China)

目录下载

规格

型号	楔心行程 (mm)	爪行程(直径) (mm)	最大夹持直径 (mm)	最小夹持直径 (mm)	容许最大入力 kN(kgf)	最大夹持力 kN (kgf)	最高回转数 min^-1 (r.p.m.)	I kg‧m ²	重量 (kg)	适用回转缸	最大使用压力 MPa (kgf/cm²)
4T-08	17	13.6	210	24	16.0 (1630)	54.3 (5540)	3000	0.15	23.2	RD-120(N)	1.7(17)
4T-10	20	16	254	50	21.6 (2200)	79.4 (8100)	2100	0.35	44.3	RD-125(N)	2.2(22)
4T-12	20	16	304	50	21.6 (2200)	79.4 (8100)	1500	0.66	57.6	RD-125(N)	2.2(22)
4T-15	25	19.6	381	60	27.2 (2780)	105.3 (10750)	1200	2.25	118.3	RD-125(N)	2.7(27)

尺寸

4 Jaw Independent Chuck for Industrial Lathes bu Autogrip® Machinery - Independent Chuck Supplier

型号	A	B	C(H6)	D	E	G max.	G min.	G1 max.	G1 min.	H	H1	J	K	K 1	L	L1	M	N	P	Q max.	Q min.	R max.	R min.	S	T
4T-08	210	91	170	133.4	5	32	15	2.5	-14.5	29	20	61	M14x2	M34x1.5	4~M2	20	38	95	25	25.25	13.25	46.1	39.3	35	14
4T-10	254	110	220	171.4	5	36.5	16.5	10	-10	36	23	90	M16x2	M45x1.5	4~M16	25	43	110	30	32.25	12.75	59	51	40	16
4T-12	304	110	220	171.4	5	36.5	16.5	10	-10	36	23	90	M16x2	M45x1.5	4~M16	25	43	110	30	54.75	15.75	59	51	40	16
4T-15	381	135	300	235	6	44.5	19.5	5	-20	45	28	110	M20x2.5	M55x2	4~M20	30	51	130	30	66.5	12.5	78.9	69.1	50	21

下载

型号	2D pdf	2D dwg	3D step
4T-08
4T-10
4T-12
4T-15

产品应用

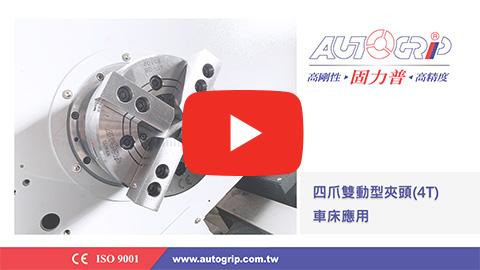

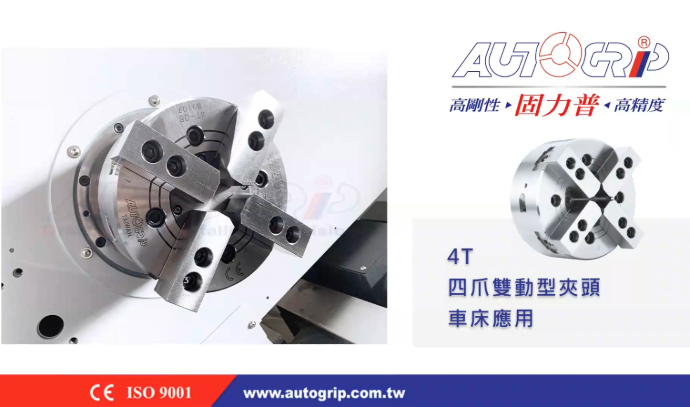

四爪双动型夹头(4T) 车床应用

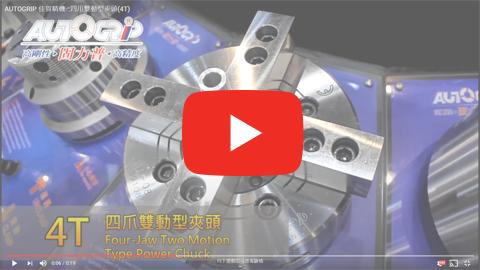

四爪双动型夹头(4T) 做动
