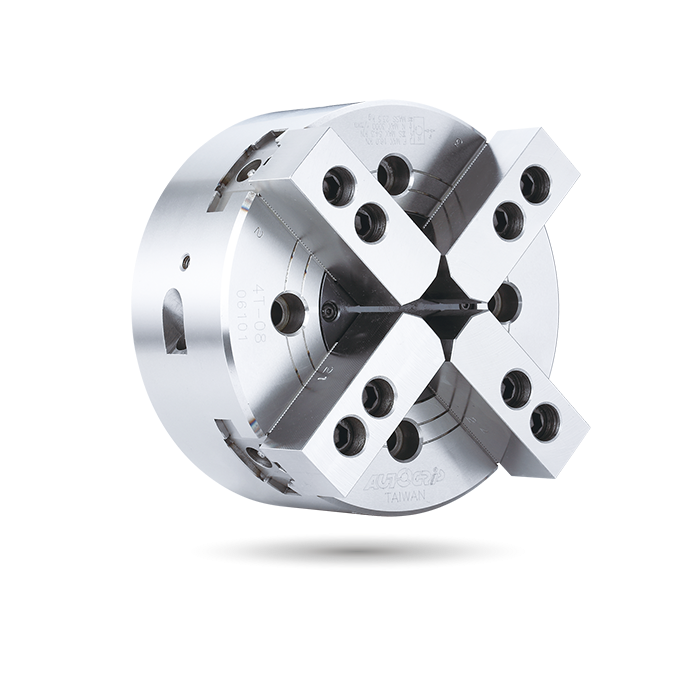

4T

中實型

四爪雙動型夾頭

中實型 | 4爪

曲柄型雙副兩爪各自動作之特殊夾頭。
特別適用方形材或其他非規則形狀的工件。

專利產品字號 Patent numbers :
台灣 : PAT.NO.M359385 (Taiwan)
大陸 : PAT.NO.ZL200920009309.1(China)

目錄下載

規格

型號	楔心行程 (mm)	爪行程(直徑) (mm)	最大夾持直徑 (mm)	最小夾持直徑 (mm)	容許最大入力 kN (kgf)	最大夾持力 kN (kgf)	最高迴轉數 min^-1 (r.p.m.)	I kg‧m ²	重量 (kg)	適用迴轉缸	最大使用壓力 MPa (kgf/cm²)
4T-08	17	13.6	210	24	16.0 (1630)	54.3 (5540)	3000	0.15	23.2	RD-120(N)	1.7(17)
4T-10	20	16	254	50	21.6 (2200)	79.4 (8100)	2100	0.35	44.3	RD-125(N)	2.2(22)
4T-12	20	16	304	50	21.6 (2200)	79.4 (8100)	1500	0.66	57.6	RD-125(N)	2.2(22)
4T-15	25	19.6	381	60	27.2 (2780)	105.3 (10750)	1200	2.25	118.3	RD-125(N)	2.7(27)

尺寸

4 Jaw Independent Chuck for Industrial Lathes bu Autogrip® Machinery - Independent Chuck Supplier

型號	A	B	C(H6)	D	E	G max.	G min.	G1 max.	G1 min.	H	H1	J	K	K 1	L	L1	M	N	P	Q max.	Q min.	R max.	R min.	S	T
4T-08	210	91	170	133.4	5	32	15	2.5	-14.5	29	20	61	M14x2	M34x1.5	4~M2	20	38	95	25	25.25	13.25	46.1	39.3	35	14
4T-10	254	110	220	171.4	5	36.5	16.5	10	-10	36	23	90	M16x2	M45x1.5	4~M16	25	43	110	30	32.25	12.75	59	51	40	16
4T-12	304	110	220	171.4	5	36.5	16.5	10	-10	36	23	90	M16x2	M45x1.5	4~M16	25	43	110	30	54.75	15.75	59	51	40	16
4T-15	381	135	300	235	6	44.5	19.5	5	-20	45	28	110	M20x2.5	M55x2	4~M20	30	51	130	30	66.5	12.5	78.9	69.1	50	21

下載

型號	2D pdf	2D dwg	3D step
4T-08
4T-10
4T-12
4T-15

產品應用

四爪雙動型夾頭(4T) 車床應用

四爪雙動型夾頭(4T) 作動

車床

用於車削中心的高精度卡盤，確保小批量和大規模生產中的最佳性能和可靠性。
