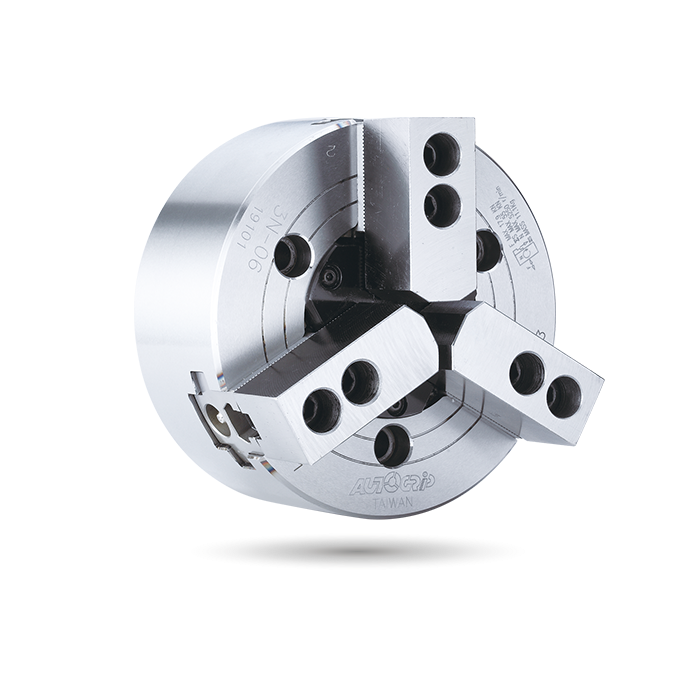

3N

Non-Thru-Hole

Schrägbacken-Kraftspannfutter

Kein Durchgangsloch | 3-BACKEN

Die Oberfläche der Abdeckung in der Mitte ist geschliffen, sie kann als Positionsbasisfläche für die Vorrichtung/das Werkstück verwendet werden.
Die Führung der Hauptbacken ist geneigt. Dies verbessert die Spannkraft und reduziert die Aufschwimmsituation des Werkstücks.
Arbeiten mit Standard-Oberbacken.

Luftdichte Druckerkennungsfunktion ist optional.

Nur Außenklemmung. J ist der Lochdurchmesser der Rohmutter.

Katalog herunterladen

Spezifikationen

Modell	Kolben Hub (mm)	Spannbackenhub (Durchm.) (mm)	Spanndurchmesser Max. (mm)	Spann Durchmesser Min. (mm)	Max. D.B. Zugkrafta0 kNa0(kgf)	Max. Klemmkraft kN (kgf)	Max. Drehzahl min^-1 (U/min)	I kg·m²	Gewicht (kg)	Passender Zylinder	Max. Druck MPa (kgf/cm²)
3N-06	20	8.1(Axial0.9)	165	14	18 (1835)	61.5 (6270)	5000	0.05	11.1	RK-100(N)	2.6(26)
3N-08	23	9,4(Axial1,0)	210	17	25 (2540)	85.8 (8750)	4500	0.14	24.5	RK-125(N)	2.2(22)
3N-10	25	10.2(Axial1.1)	254	22	29 (2950)	108 (11000)	4000	0.32	34.5	RK-150(N)	1.8(18)

Abmessungen

Modell	A	B	C(H6)	D	E	G max.	G max.	H	J	K max.	L	L1	M	N	P	Q max.	Q min.	R max.	R min.	S	T	U
3N-06	165	72	140	104.8	5	54.5	34.5	36	34	M16x2	M10	16	41	73	20	15.25	7.75	38.3	34.25	31	12	M6
3N-08	210	85	170	133.4	5	59	36	36	38	M20x2.5	M12	20	42	95	25	22.25	11.75	46.3	41.6	35	14	M6
3N-10	254	89	220	171.4	5	63	38	36	45	M20x2.5	M16	24	47	110	30	33.75	11.25	52.1	47	40	16	M8

Herunterladen

Modell	2D pdf	2D dwg	3D-Schritt
3N-06
3N-08
3N-10

Anwendungen

3N GENEIGTE HAUPTBACKEN-KRAFTFUTTER

Drehzentrum

Hochpräzisionsspannfutter für Drehzentren, die optimale Leistung und Zuverlässigkeit sowohl in der Kleinserien- als auch in der Großserienproduktion gewährleisten.
