Non-Thru-Hole | 3-JAW

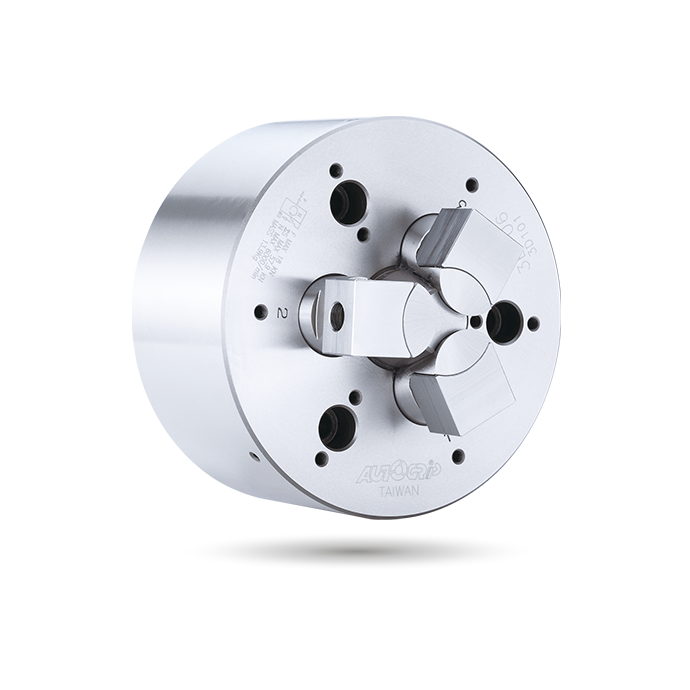

Expansible Pull Lock Kraftspannfutter

Erweiterbares Zugschloss | 3-BACKEN

Erweiterbare Spannfuttermuster.
Geeignet für Innenspannung
Radialspann- und axialer Zuzug gleichzeitig, das Werkstück bleibt nahe an der Grundfläche des Spannfutters haften.
Fast keine Werkstückhebung.
Mit hoher Präzision und Stabilität ist dieses Spannfutter für Endbearbeitungsprozesse geeignet.

Luftdichte Druckprüffunktion ist optional.

Katalog herunterladen

Spezifikationen

Modell	Kolben hub (mm)	Backenhub (Durchm.) (mm)	Spann- Durchmesser Max. (mm)	Spann- Durchmesser Min. (mm)	Max. D.B. Zug kN (kgf)	Max. Spannkraft kN (kgf)	Max. Drehzahl min^-1 (U/min)	I kg·m²	Gewicht (kg)	Passender Zyl.	Max. Druck MPa (kgf/cm²)
3E-05	6	3	83	29	13.0 (1325)	42.0 (4280)	7000	0.018	7.5	RK-100	1.8(18.5)
3E-06	10	5	110	44	18.0 (1835)	58.0 (5910)	6000	0.042	13.6	RK-100	2.5(25.6)
3E-08	10	5	150	50	25,0 (2530)	80.0 (8150)	5000	0,14	26.5	RK-125	2.2(22.5)
3E-10	10	5	190	60	35.0 (3570)	100.0 (10200)	3600	0.31	39.5	RK-150	2,8(28,5)

Abmessungen

Modell	A	B	B1	C(H6)	D	E	F(H8)	G max.	G min.	H	J	K	L	L1	M	N	P	Typ A Q max.	Typ A Q min.	Typ B Q max.	Typ B Q min.	Q1 max.	Q1 min.	R	S	T	U (p.c.d)	V (p.c.d)
3E-05	135	98	72	110	82.6	25	18	18	12	25	8	M16	M10	15	20	25	M6	68	50	83	67	50	29	25	M6X12	110	55	110
3E-06	165	112	80	140	104.8	35	18	22	12	30	8	M16	M10	16	23	31	M6	90	70	110	89	70	44	40	M6X12	130	76	134
3E-08	210	135	90	170	133.4	40	21	22	12	36	10	M20	M12	18	30	35	M8	110	90	150	108	90	50	49	M6X12	170	100	170
3E-10	254	152	102	220	171.4	50	25	25	15	48	10	M24	M16	23	35	40	M10	127	110	190	125	110	60	59	M8X16	210	120	210

Herunterladen

Modell	2D pdf	2D Zeichnung	3D-Schritt
3E-05
3E-06
3E-08
3E-10

Anwendungen

3Ea0Spannwirkung

Drehzentrum

Hochpräzisionsspannfutter für Drehmaschinen, die optimale Leistung und Zuverlässigkeit sowohl in Kleinserien- als auch in Großserienproduktion gewährleisten.

Verwandte Anwendungen

Bearbeitungszentrum

Langlebige und präzise Spannfutter für Bearbeitungszentren, die Leistung steigern und gleichbleibende Qualität und Produktivität gewährleisten.

Andere Anwendungen

Sondermaschine

Kundenspezifische Spannfutter für Sondermaschinen, maßgeschneidert für maximale Effizienz und Präzision, mit umfassenden ODM-Dienstleistungen.
