Pull Down | 3-JAW

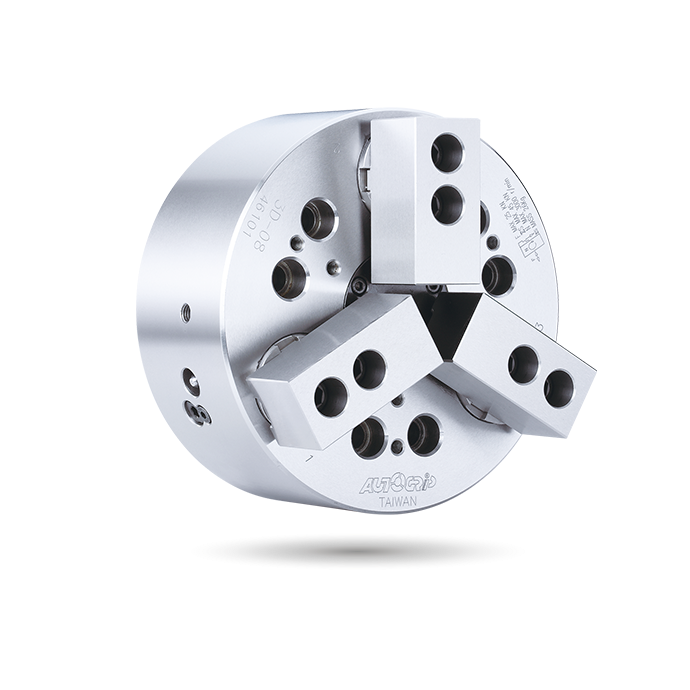

Power-Spannfutter herunterziehen

Ohne Durchgangsbohrung | 3-BACKEN

Radialklemmen und axiales Herunterziehen gleichzeitig, halten Sie das Werkstück nahe an der Basisfläche des Spannfutters.
Kaum Werkstückauftrieb.
Der Körper des Herunterzieh-Spannfutters und der Zylinder-Herunterziehmechanismus sind wärmebehandelt und fein gebohrt, was die Spannpräzision und Haltbarkeit garantiert.

Die luftdichte Druckerkennungsfunktion ist optional.

Katalog herunterladen

Spezifikationen

Modell	Kolben hub (mm)	Backenhub (Durchm.) (mm)	Spann Durchmesser Max. (mm)	Spann Durchm. Min. (mm)	Max. D.B. Zugkraft kN (kgf)	Max. Spannkraft kN (kgf)	Max. Geschwindigkeit min^-1 (U/min)	I kgm ²	Gewicht (kg)	Passender Zyl.	Max. Druck MPa (kgf/cm²)
3D-04	7	5	110	13	6.0 (612)	10.5 (1070)	3500	0.007	4,5	RK-75	1.6(16.5)
3D-05	7	5	135	21	10,0 (1020)	17.0 (1730)	3500	0.018	7,9	RK-75	2.7(27.5)
3D-06	10	7.2	165	22	15,0 (1530)	25.0 (2550)	3500	0.051	15	RK-100	2.1(21.4)
3D-08	10	7.2	210	28	25.0 (2550)	45,0 (4590)	3000	0,15	26	RK-125	2.2(22.5)
3D-10	15	10,8	254	35	35,0 (3569)	60.0 (6118)	2500	0.37	46	RK-125	3.1(31.6)
3D-12	15	10,8	304	50	45,0 (4590)	75,0 (7650)	2000	0.79	70	RK-150	2.8(28.5)
3D-15	20	14.5	381	60	53.9 (5500)	90.0 (9180)	1500	2.25	132	RK-150	3.4(34.2)

Abmessungen

Modell	A	B	C(H6)	D	E	F	G max.	G min.	H	J	K max.	K Min.	L	L1	M	N	P	Q max.	Q min.	R	S	T	T1	U	V(h7)	V1	W	X	Y(H7)	Y1	Z	Z1
3D-04	110	60	85	70.6	25	20	22	15	25	M10	30	23	3~M10	15	19.5	50	22	37	34,5	M3	25	22.5	-	3~M6	8	2.5	35	2	8	6	-	M10
3D-05	135	70	110	82.6	30	25	24	17	28	M12	35	28	3~M10	16	24.5	56	23	46	43.5	M3	30	27.5	-	3~M6	8	2.5	44	2	8	6	-	M12
3D-06	165	85	140	104.8	35	36	37	27	32	M16	45	35	6~M10	16	31	70	27	57.7	54.3	M4	35	35	20	6~M6	10	2.5	52	7	10	6.5	-	M14
3D-08	210	90	170	133.4	45	36	38	28	38	M20	56	46	6~M12	15	41	84	31	70.8	67.2	M5	40	45	25	6~M8	16	3	65	10	12	7.5	26	M12
3D-10	254	110	220	171.4	55	46	47	32	50	M24	65	50	6~M16	24	46	100	38	85	79,6	M6	50	55	30	6~M8	18	3	75	12	15	7.5	32	M14
3D-12	304	125	220	171.4	55	50	49.5	34,5	53	M27	70	55	6~M16	22	51	120	42	101.9	96.5	M6	60	70	35	6~M10	20	3	90	12	17	7.5	36	M16
3D-15	381	140	300	235	70	55	61	41	55	M30	86	66	6~M20	30	60	165	60	135.6	128.3	M8	70	95	45	6~M12	24	4	120	13	20	6	40	M16

Herunterladen

Modell	2D-PDF	2D Zeichnung	3D Schritt
3D-04
3D-05
3D-06
3D-08
3D-10
3D-12
3D-15

Anwendungen

3D-Anwendung CNC-DREHBANK

3Da0Anwendung CNC Horizontales Drehzentrum

3D0a0Spannaktion

Drehzentrum

Hochpräzisionsspannfutter für Drehzentren, die optimale Leistung und Zuverlässigkeit sowohl in der Kleinserien- als auch in der Großserienproduktion gewährleisten.

Verwandte Anwendungen

Bearbeitungszentrum

Langlebige und präzise Spannfutter für Bearbeitungszentren, die Leistung verbessern und gleichbleibende Qualität und Produktivität sicherstellen.

Andere Anwendungen

Sondermaschine

Kundenspezifische Spannfutter für Sondermaschinen, die für maximale Effizienz und Präzision entwickelt wurden, mit umfassenden ODM-Dienstleistungen.
