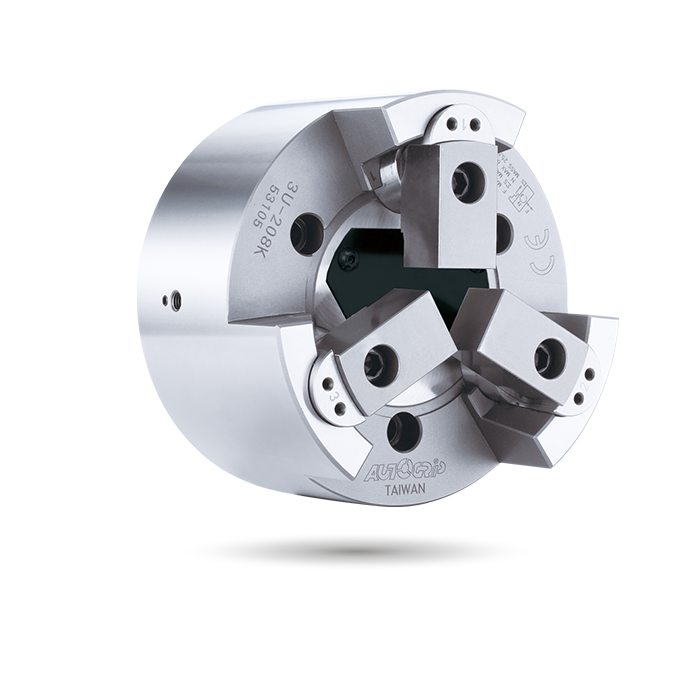

3U-K

Non-Thru-Hole | 3-JAW

Zugverriegelungs-Kraftspannfutter

Ohne Durchgangsbohrung | 3-BACKEN

Pin-Arbor-Zugtyp 3-Backen-Durchgangsloch-Kraftspannfutter.
Hohe radiale Spannkraft und hohe Genauigkeit.
Geeignet für schwere Bearbeitung.
Kann mit dem luftdichten Detektionsgerät zur axialen Positionsbestätigung arbeiten, geeignet für die Präzision von Prozessen mit großer Längenabmessung.

Katalog herunterladen

Spezifikationen

Modell	Kolbenhub (mm)	Backenhub (Durchm.) (mm)	Spann-Ø max. (mm)	Spann-Durchmesser min. (mm)	Max. D.B. Zugkraft kN (kgf)	Max.a0 Spannkraft kN (kgf)	Max. Geschwindigkeit min^-1(U/min)	I kg·m²	Gewicht (kg)	Passender Zyl.	Max. Druck MPa (kgf/cm²)
3U-205K	6	3	84	15	13.9 (1420)	39.7 (4050)	8000	0.018	6.8	RL-100, RL-A100N	2.0(20)
3U-206K	10	5	105	24	17.9 (1830)	57.8 (5900)	7000	0.055	14.9	RL-100, RL-A100N	2.5(25)
3U-208K	12	6	132	25	25,0 (2550)	80.0 (8150)	6000	0.14	25,8	RL-125, RL-A125N	2.2(22)
3U-210K	10	5	163	34	31.0 (3160)	100 (10100)	4500	0.36	44	RL-125, RL-A125N	3.1(31)
3U-212K	10	5	210	81	35.0 (3570)	100 (10100)	3600	0.68	63.8	RL-125, RL-A125N	3.1(31)

Abmessungen

Modell	A	B	B1	C (H6)	D	E	F	F1 (H8)	Ga0 max.	G 0 min.	H	H1	H2	J	K	K1	L	L1	M	N	P	Qa0 max.	Q0a0 min.	R	S	T	T1	U (H6)	V	Wa0 max.	W min.	X
3U-205K	135	84.5	63	110	82.6	4	35	14	16	10	42	12	-	50	M25X1.5	22	M10	15	20	41.5	M8	13.25	11.75	55	24	25	15.5	45	5	3	-3	M5
3U-206K	168	118	80	140	104.8	5	45	14	20	10	48	12	30	60	M28X1.5	24	M10	16.5	30	50	M10	15.75	13.25	72	30	30	26,5	58	6	5	-5	M5
3U-208K	210	137	92	170	133.4	5	52	16	23	11	51	15	30	80	M35X1.5	30	M12	18	34	63	M12	16.25	13.25	82	35	30	32.5	68	6	5	-7	M6
3U-210K	254	152	102	220	171.4	5	75	16	25	15	51	15	30	105	M38X1.5	34	M16	23	39	74	M14	20.75	18.25	107	40	30	36.5	93	6	5	-5	M8
3U-212K	304	157	102	220	171.4	5	100	16	25	15	51	15	30	135	M45X1.5	40	M16	26	44	74	M14	44.25	41.75	130	40	30	36.5	114	6	5	-5	M10

Herunterladen

Modell	2D pdf	2D Zeichnung	3D Schritt
3U-205K
3U-206K
3U-208K
3U-210K
3U-212K

Anwendungen

3U -Zugverriegelungskraftspannfutter

Drehzentrum

Hochpräzisionsspannfutter für Drehzentren, die optimale Leistung und Zuverlässigkeit sowohl in der Kleinserien- als auch in der Großserienproduktion gewährleisten.

Verwandte Anwendungen

Bearbeitungszentrum

Langlebige und präzise Spannfutter für Bearbeitungszentren, die Leistung verbessern und gleichbleibende Qualität und Produktivität sicherstellen.

Andere Anwendungen

Sonderzweckmaschine

Kundenspezifische Spannfutter für Sondermaschinen, maßgeschneidert für maximale Effizienz und Präzision, mit umfassenden ODM-Dienstleistungen.
