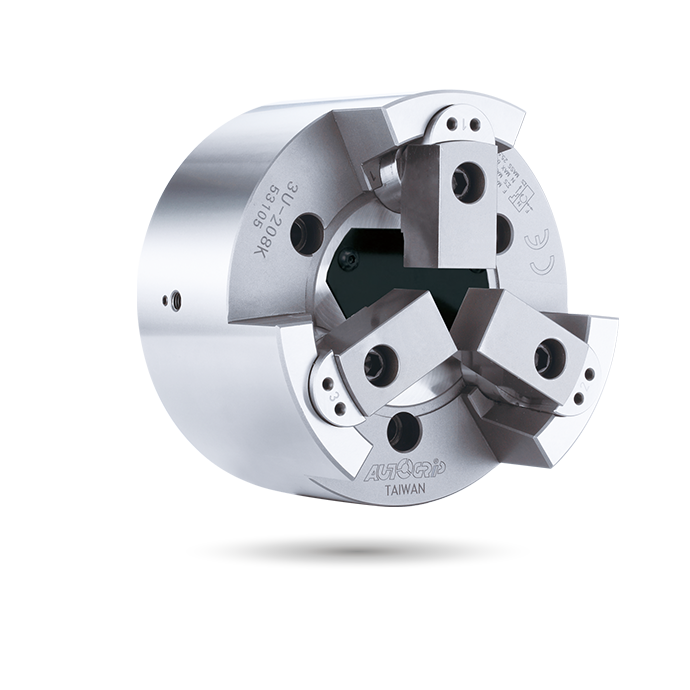

3U-K

仕様

モデル	プランジャーストローク (mm)	ジョーストローク (直径) (mm)	チャッキング径最大 (mm)	チャッキング径最小 (mm)	最大 D.B. プル kN (kgf)	最大0a クランプ力 kN (kgf)	最大速度 min^-1(r.p.m.)	I kgm²	重量 (kg)	マッチングシリンダー	最大圧力 MPa (kgf/cm²)
3U-205K	6	3	84	15	13.9 (1420)	39.7 (4050)	8000	0.018	6.8	RL-100, RL-A100N	2.0(20)
3U-206K	10	5	105	24	17.9 (1830)	57.8 (5900)	7000	0.055	14.9	RL-100, RL-A100N	2.5(25)
3U-208K	12	6	132	25	25.0 (2550)	80.0 (8150)	6000	0.14	25.8	RL-125, RL-A125N	2.2(22)
3U-210K	10	5	163	34	31.0 (3160)	100 (10100)	4500	0.36	44	RL-125, RL-A125N	3.1(31)
3U-212K	10	5	210	81	35.0 (3570)	100 (10100)	3600	0.68	63.8	RL-125, RL-A125N	3.1(31)

モデル	A	B	B1	C (H6)	D	E	F	F1 (H8)	Ga max.	Ga0 min.	H	H1	H2	J	K	K1	L	L1	M	N	P	Q 最大。	Qa0 min.	R	S	T	T1	U (H6)	V	Wa0 最大	Wa0 分	X
3U-205K	135	84.5	63	110	82.6	4	35	14	16	10	42	12	-	50	M25X1.5	22	M10	15	20	41.5	M8	13.25	11.75	55	24	25	15.5	45	5	3	-3	M5
3U-206K	168	118	80	140	104.8	5	45	14	20	10	48	12	30	60	M28X1.5	24	M10	16.5	30	50	M10	15.75	13.25	72	30	30	26.5	58	6	5	-5	M5
3U-208K	210	137	92	170	133.4	5	52	16	23	11	51	15	30	80	M35X1.5	30	M12	18	34	63	M12	16.25	13.25	82	35	30	32.5	68	6	5	-7	M6
3U-210K	254	152	102	220	171.4	5	75	16	25	15	51	15	30	105	M38X1.5	34	M16	23	39	74	M14	20.75	18.25	107	40	30	36.5	93	6	5	-5	M8
3U-212K	304	157	102	220	171.4	5	100	16	25	15	51	15	30	135	M45X1.5	40	M16	26	44	74	M14	44.25	41.75	130	40	30	36.5	114	6	5	-5	M10
