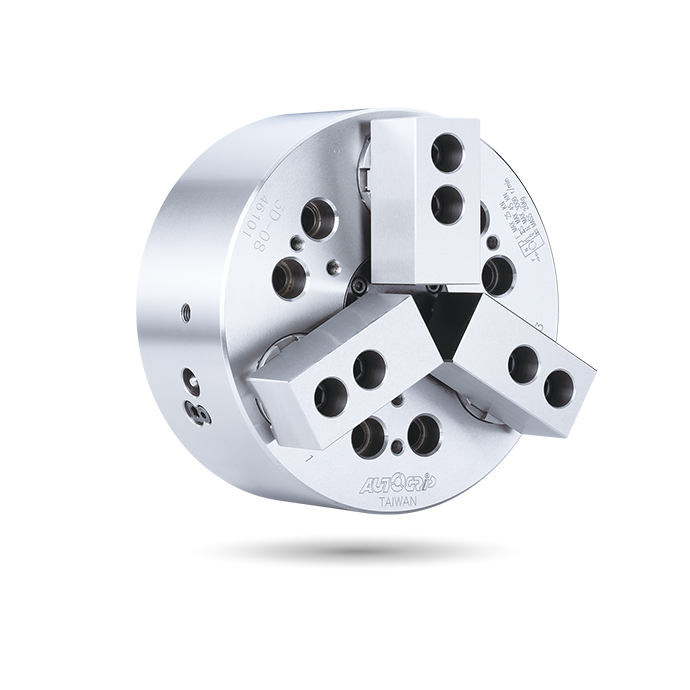

3D

気密圧力検出機能はオプションです。

仕様

モデル	プランジャーストローク (mm)	ジョーストローク (直径) (mm)	チャッキング径最大 (mm)	チャッキング直径最小 (mm)	最大 D.B. 引張 kN (kgf)	最大クランプ力 kN (kgf)	最大速度分^-1 (r.p.m.)	I kgm ²	重量 (kg)	マッチングシリンダー	最大圧力 MPa (kgf/cm²)
3D-04	7	5	110	13	6.0 (612)	10.5 (1070)	3500	0.007	4.5	RK-75	1.6(16.5)
3D-05	7	5	135	21	10.0 (1020)	17.0 (1730)	3500	0.018	7.9	RK-75	2.7(27.5)
3D-06	10	7.2	165	22	15.0 (1530)	25.0 (2550)	3500	0.051	15	RK-100	2.1(21.4)
3D-08	10	7.2	210	28	25.0 (2550)	45.0 (4590)	3000	0.15	26	RK-125	2.2(22.5)
3D-10	15	10.8	254	35	35.0 (3569)	60.0 (6118)	2500	0.37	46	RK-125	3.1(31.6)
3D-12	15	10.8	304	50	45.0 (4590)	75.0 (7650)	2000	0.79	70	RK-150	2.8(28.5)
3D-15	20	14.5	381	60	53.9 (5500)	90.0 (9180)	1500	2.25	132	RK-150	3.4(34.2)

モデル	A	B	C(H6)	D	E	F	G 最大	G min.	H	J	K 最大	K 最小	L	L1	M	N	P	Q 最大	Q min.	R	S	T	T1	U	V(h7)	V1	W	X	Y(H7)	Y1	Z	Z1
3D-04	110	60	85	70.6	25	20	22	15	25	M10	30	23	3~M10	15	19.5	50	22	37	34.5	M3	25	22.5	-	3~M6	8	2.5	35	2	8	6	-	M10
3D-05	135	70	110	82.6	30	25	24	17	28	M12	35	28	3~M10	16	24.5	56	23	46	43.5	M3	30	27.5	-	3~M6	8	2.5	44	2	8	6	-	M12
3D-06	165	85	140	104.8	35	36	37	27	32	M16	45	35	6~M10	16	31	70	27	57.7	54.3	M4	35	35	20	6~M6	10	2.5	52	7	10	6.5	-	M14
3D-08	210	90	170	133.4	45	36	38	28	38	M20	56	46	6~M12	15	41	84	31	70.8	67.2	M5	40	45	25	6~M8	16	3	65	10	12	7.5	26	M12
3D-10	254	110	220	171.4	55	46	47	32	50	M24	65	50	6~M16	24	46	100	38	85	79.6	M6	50	55	30	6~M8	18	3	75	12	15	7.5	32	M14
3D-12	304	125	220	171.4	55	50	49.5	34.5	53	M27	70	55	6~M16	22	51	120	42	101.9	96.5	M6	60	70	35	6~M10	20	3	90	12	17	7.5	36	M16
3D-15	381	140	300	235	70	55	61	41	55	M30	86	66	6~M20	30	60	165	60	135.6	128.3	M8	70	95	45	6~M12	24	4	120	13	20	6	40	M16
