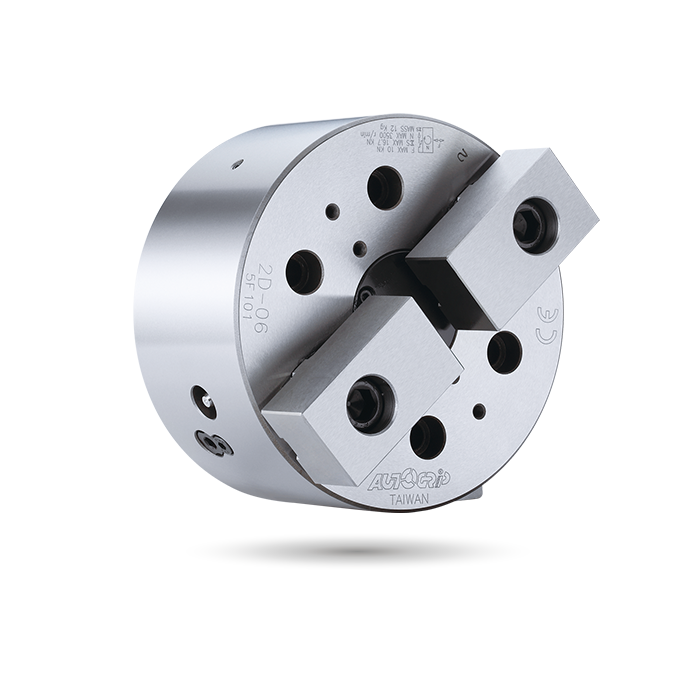

2D

引き込み式 (プルダウン) 2爪

引き下げパワーチャック

Non-Thru-Hole | 2-JAW

ラジアルクランプと軸方向の引き下げを同時に行い、ワークピースをチャックの基面に密着させます。
ほとんどワークピースの持ち上がり変位はありません。
後引きチャックの本体とシリンダー引き下げ機構は熱処理と精密ボーリングが施されており、クランプ精度と耐久性を保証します。

気密圧力検出機能はオプションです。

カタログダウンロード

仕様

モデル	プランジャーストローク (mm)	ジョーストローク（直径） (mm)	最大把握径 (mm)	最小把握径 (mm)	許容最大入力 kN(kgf)	最大クランプ力 kN (kgf)	最高回転数 min^-1 (r.p.m.)	I kgm ²	重量 (kg)	適合シリンダ	最高使用圧力 MPa (kgf/cm²)
2D-05	7	5	135	21	6.6 (680)	11.0 (1150)	3500	0.018	7.7	RK-75	1.8(18.3)
2D-06	10	7.2	165	22	10.0 (1020)	16.7 (1700)	3500	0.045	12	RK-100	1.4(14.3)
2D-08	10	7.2	210	28	16.7 (1700)	30.0 (3060)	3000	0.13	23	RK-125	1.5(15)
2D-10	15	10.8	254	35	23.3 (2379)	40.0 (4079)	2500	0.34	43	RK-125	2.1(21.1)
2D-12	15	10.8	304	50	30.0(3060)	50.0(5100)	2000	0.73	71	RK-150	1.9(19.0)

寸法

モデル	A	B	C(H6)	D	E	F	G max.	G最小値	H	J	K max.	K Min.	L	L1	M	N	P	Q max.	Q min.	R	S	T	T1	U	V(h7)	V1	W	X	Y(H7)	Y1	Z	Z1
2D-05	135	70	110	82.6	30	25	24	17	28	M12	35	28	M10	16	24.5	56	23	46	43.5	M3	30	27.5	-	2~M6	8	2.5	44	4.5	8	6	-	M12
2D-06	165	85	140	104.8	35	36	37	27	32	M16	45	35	M10	16	31	70	27	57.7	54.3	M4	35	35	20	4~M6	10	2.5	52	7	10	6.5	-	M14
2D-08	210	90	170	133.4	45	36	38	28	38	M20	56	46	M12	15	41	84	31	70.8	67.2	M5	40	45	25	4~M8	16	3	65	10	12	7.5	26	M12
2D-10	254	110	220	171.4	55	46	47	32	50	M24	65	50	M16	24	46	100	38	85	79.6	M6	50	55	30	4~M8	18	3	75	12	15	7.5	32	M14
2D-12	304	125	220	171.4	55	50	49.5	34.5	53	M27	70	55	M16	22	51	120	42	101.9	96.5	M6	60	70	35	4~M10	20	3	90	12	17	7.5	36	M16

ダウンロード

モデル	2D pdf	2D dwg	3Dステップ
2D-05
2D-06
2D-08
2D-10
2D-12
