仕様
| モデル | プランジャー ストローク (mm) | チャックストローク (直径) (mm) | チャッキング 最大径 (mm) | チャッキング 直径 最小 (mm) | 最大D.B. 引張力 kN (kgf) | 最大。 クランプ 力a0 kNa0(kgf) | 最大速度 min-1 (r.p.m.) | I kgm 2 | 重量 (kg) | 対応シリンダー | Max. 圧力 MPa (kgf/cm2) |
| 3N-06 | 20 | 8.1(軸方向0.9) | 165 | 14 | 18 (1835) | 61.5 (6270) | 5000 | 0.05 | 11.1 | RK-100(N) | 2.6(26) |
| 3N-08 | 23 | 9.4(軸方向1.0) | 210 | 17 | 25 (2540) | 85.8 (8750) | 4500 | 0.14 | 24.5 | RK-125(N) | 2.2(22) |
| 3N-10 | 25 | 10.2(Axial1.1) | 254 | 22 | 29 (2950) | 108 (11000) | 4000 | 0.32 | 34.5 | RK-150(N) | 1.8(18) |
寸法
| モデル |
A | B | C(H6) | D | E | G max. | G max. | H | J | K max. | L | L1 | M | N | P | Q 最大 | Q min. | R 最大。 | R 最小 | S | T | U |
| 3N-06 |
165 | 72 | 140 | 104.8 | 5 | 54.5 | 34.5 | 36 | 34 | M16x2 | M10 | 16 | 41 | 73 | 20 | 15.25 | 7.75 | 38.3 | 34.25 | 31 | 12 | M6 |
| 3N-08 | 210 | 85 | 170 | 133.4 | 5 | 59 | 36 | 36 | 38 | M20x2.5 | M12 | 20 | 42 | 95 | 25 | 22.25 | 11.75 | 46.3 | 41.6 | 35 | 14 | M6 |
| 3N-10 | 254 | 89 | 220 | 171.4 | 5 | 63 | 38 | 36 | 45 | M20x2.5 | M16 | 24 | 47 | 110 | 30 | 33.75 | 11.25 | 52.1 | 47 | 40 | 16 | M8 |
用途

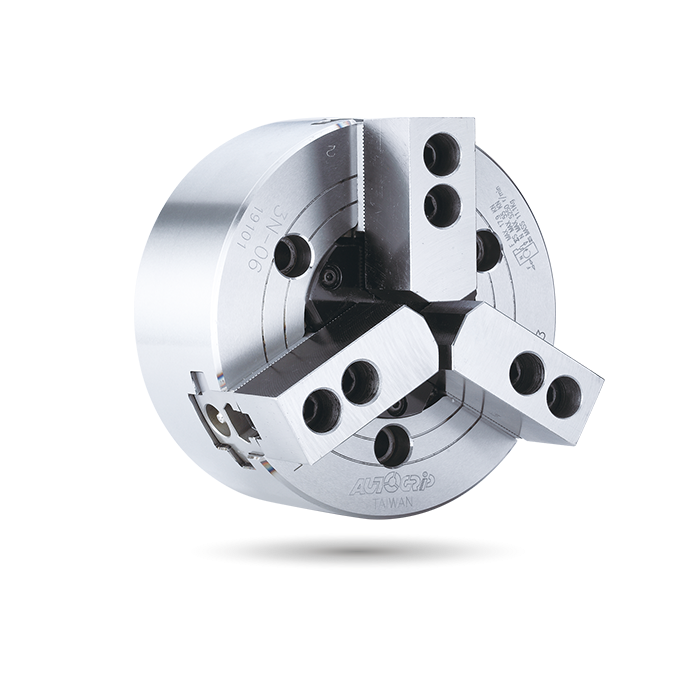

3N 傾斜マスタージョーパワーチャック
