SRR

advanced type

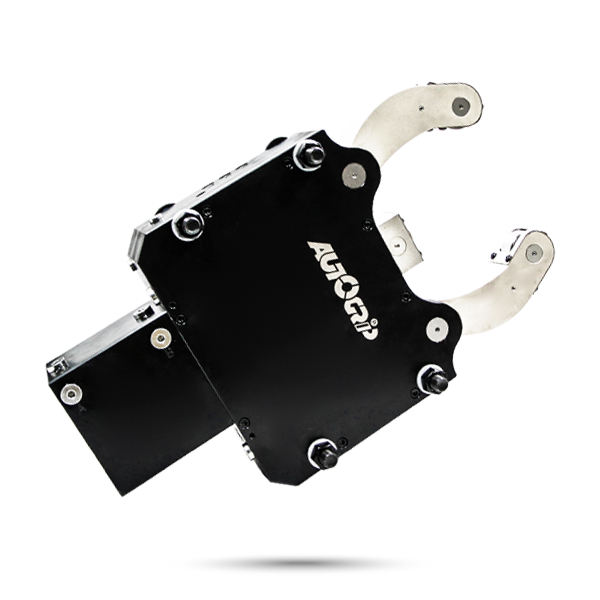

Self-Centering Steady Rest

高度なタイプ

高度なタイプ。
メンテナンスが少ない密閉型デザイン。
プログラム可能、自動化組立ラインに適しています。
水/空気スプレーを装備して、破片に対応、冷却液、防塵。
Range: 12-245mm

カタログダウンロード

仕様

モデル	有効ピストン面積 cm²	チャッキング直径最大. (mm)	チャッキング径最小 (mm)	最大クランプ力 kN (kgf)	最大ローラー表面速度 M/分	最大圧力 bar	クランプ精度 mm	繰り返し精度 mm	クランプ重量 (kg)	重量 (kg)
SRR-03	38.5	152	12	10.2(1040)	750	65	0.04	0.007	1000	39
SRR-04	63.5	245	30	15.0(1529)	760	60	0.05	0.007	1500	98

寸法

* 技術的な変更がある場合があります。

モデル	A	B	C	D	E	F	G	O	K	L (ローラーの幅)	M (ローラーの直径)	P	P1	P2	S	T	V
SRR-03	427	307	120	290	262	135	95	115	45	25	47	130	55	75	18	93	89
SRR-04	603	448	155	405	365	240	110	146	60	25	52	150	75	75	23	105	128

ダウンロード

モデル	2D pdf	2D dwg	3D step
SRR-03
SRR-04
