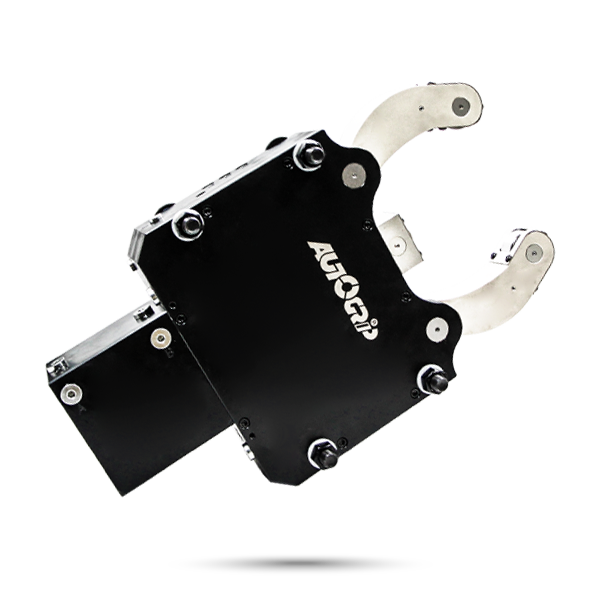

SRR

advanced type

Selbstzentrierende Lünette

Fortgeschrittener Typ

Fortgeschrittener Typ.
Versiegelte Bauweise für geringe Wartung.
Programmierbar, geeignet für automatisierte Montagelinien.
Ausgestattet mit Wasser-/Luftdüsen für Schmutz, kühlmitteldicht und spandicht.
Bereich: 12-245mm

Katalog herunterladen

Spezifikationen

Modell	Eff. Kolbenfläche cm²	Spann-Durchmesser Max. (mm)	Spannbereich Min. (mm)	Max. Spannkraft kN (kgf)	Max. Rollenumfangsgeschwindigkeit M/min.	Max. Druck bar	Spannungsgenauigkeit mm	Wiederholgenauigkeit mm	Spanngewicht (kg)	Gewicht (kg)
SRR-03	38.5	152	12	10.2(1040)	750	65	0.04	0.007	1000	39
SRR-04	63.5	245	30	15.0(1529)	760	60	0.05	0.007	1500	98

Abmessungen

* Technische Änderungen vorbehalten.

Modell	A	B	C	D	E	F	G	O	K	L (Breite der Rollen)	M (Durchmesser der Rollen)	P	P1	P2	S	T	V
SRR-03	427	307	120	290	262	135	95	115	45	25	47	130	55	75	18	93	89
SRR-04	603	448	155	405	365	240	110	146	60	25	52	150	75	75	23	105	128

Herunterladen

Modell	2D pdf	2D Zeichnung	3D Schritt
SRR-03
SRR-04
