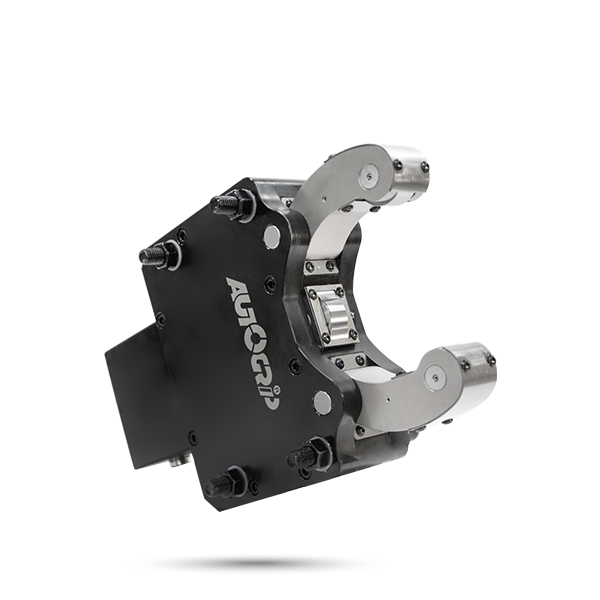

SR

Basic type

セルフセンタリングステディレスト

基本タイプ

高いクランプ力と高い同心度。
密閉された本体設計。
中央潤滑: グリース/オイル/オイル + エア。
内蔵チェックバルブロック機構。
圧縮空気防水および切削屑防止設計: 加工中に切削屑が本体に入るのを防ぎます。
切削屑ガード装置。

カタログダウンロード

仕様

モデル	有効ピストン面積 cm²	チャッキング直径最大 (mm)	チャッキング直径最小 (mm)	最大クランプ力 kN (kgf)	最大ローラー表面速度 M/分.	最大圧力バー	クランプ精度 mm	リピート精度 mm	クランプ重量 (kg)	重量 (kg)
SR-02A	19.6	102	8	4.59(459)	900	30	0.02	0.005	459	19
SR-03	38.5	152	12	10.2(1040)	750	60	0.02	0.005	1000	39
SR-04	63.5	245	30	15(1529)	760	75	0.05	0.007	1500	98

寸法

* 技術的変更の可能性があります。

モデル	A	B	C	D	E	F	G	O	K	L (ローラーの幅)	M (ローラーの直径)	P	P1	P2	S	T	V
SR-02A	279	197	82	205	170	85	70	70	35	19	35	102	51	51	14	68	54
SR-03	427	307	120	290	262	135	95	115	45	25	47	130	55	75	18	93	89
SR-04	603	448	155	405	365	240	110	146	60	25	52	150	75	75	23	105	128

ダウンロード

モデル	2D pdf	2D dwg	3D ステップ
SR-02A
SR-03
SR-04
