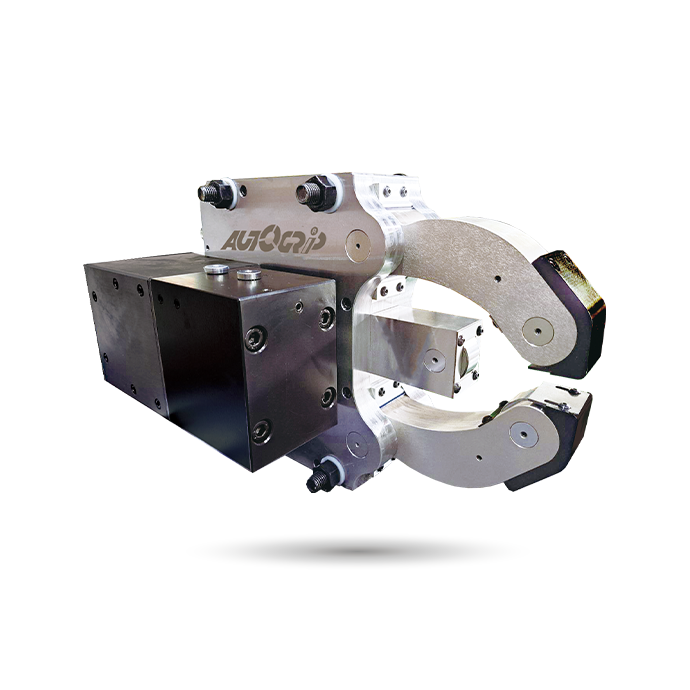

SRB

Side-Mounted type

セルフセンタリングステディレスト

サイドマウントタイプ

サイドマウント型油圧シリンダーステディレスト。
完全密封ボディ、低メンテナンス。
オプションのウォーター/エアジェットによるチップ除去と冷却機能。
コンパクトサイズと構造。
範囲: 12-245 mm.

カタログダウンロード

仕様

モデル	有効ピストン面積 cm²	チャッキング径最大 (mm)	チャッキング直径最小 (mm)	最大クランプ力 kN (kgf)	最大ローラー表面速度 M/分	最大圧力バー	クランプ精度 mm	リピート精度 mm	クランプ重量 (kg)	重量 (kg)
SRB-03	38.5	152	12	10.2(1040)	850	55	0.04	0.007	1000	44
SRB-04	63.5	245	30	15(1529)	750	75	0.05	0.007	1500	115

寸法

* 技術的な変更がある場合があります。

モデル	A	B	C	D	E	F	G	O	K	L (ローラーの幅)	M (ローラーの直径)	P	P1	P2	S	T	V
SRB-03	352	307	45	290	262	135	204.5	115	45	25	47	130	65	65	18	95	89
SRB-04	480	448	32	405	365	240	245	146	60	25	52	150	75	75	23	110	128

ダウンロード

モデル	2D pdf	2D dwg	3D ステップ
SRB-03
SRB-04
