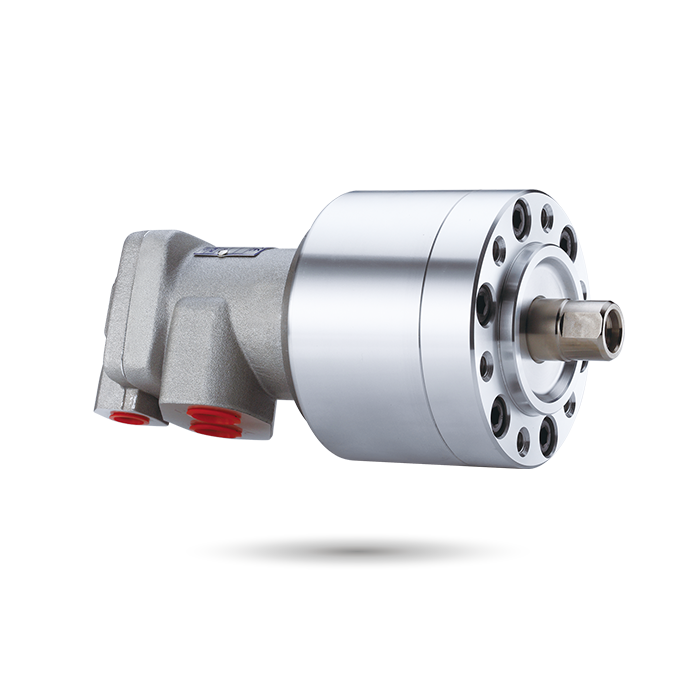

RH

Non-Thru-Hole | Hydraulic

ロータリーハイドロリックシリンダー

ノンスルーホール | 油圧

高速度シリンダーはロータリーバルブとシリンダー本体で構成されており、特別な軽合金で作られた軽量です。
油圧ロータリーシリンダーは独自の設計により、ロータリーバルブが内部ベアリングに十分な潤滑と冷却を可能にし、高速回転に耐え、長寿命を実現します。

排水口は独立してオイルタンクに接続し、逆圧を回避する必要があります。

カタログダウンロード

仕様

モデル	有効ピストン面積 cm² エクステンド	有効ピストン面積 cm² 収縮	ピストンストローク (mm)	最大速度分^-1 (r.p.m.)	最大圧力 MPa (kgf/cm²)	I kg	重量 (kg)
RH-65	31.0	27.9	15	6000	3.5(35)	0.01	2.9
RH-80	47.7	42.8	15	6000	3.5(35)	0.01	3.4
RH-100	75.4	70.5	20	5500	3.5(35)	0.04	4.9
RH-125	119.6	112.5	25	5500	3.5(35)	0.08	6.8
RH-200	310	286.3	35	4000	4.0(40)	0.38	20.4

寸法

* 技術的な変更がある場合があります。

モデル	A	B	C	D	E (h7)	F	G 最大	G min.	H	J	K	L	M (H8)	N	P	Q	R	S
RH-65	65	15	98	80	60	22	45	30	73	175	M12x1.75x30	6~M8x16	14	4	RC3/8	30	15	45
RH-80	80	15	112	90	65	25	45	30	74	176	M16x2.0x30	6~M8x16	17	4	RC3/8	30	15	45
RH-100	100	20	135	100	80	25	45	25	88.5	190.5	M16x2.0x30	6~M10x20	17	4	RC3/8	30	15	45
RH-125	125	25	160	130	110	30	50	25	95.5	197.5	M20x2.5x35	6~M12x20	21	4	RC3/8	30	15	45
RH-200	200	35	245	145	120	55	70	35	130	232	M36x4	12~M16x30	38	5	RC1/2	31	16	43

ダウンロード

モデル	2D pdf	2D図面	3Dステップ
RH-65
RH-80
RH-100
RH-125
RH-200
