RH

Non-Thru-Hole | Hydraulic
https://www.autogrip-machinery.com/web/image/product.template/107/image_1920?unique=f2f354b

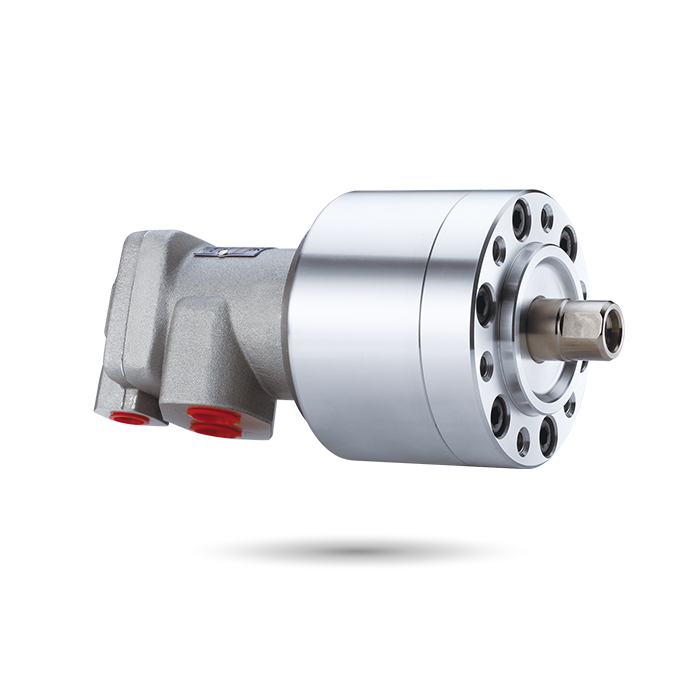

Drehhydraulikzylinder

Nicht-Durchgangsloch | Hydraulik
  • Hochgeschwindigkeitszylinder mit Drehventil und Zylinderkörper, alle aus spezieller Leichtlegierung gefertigt, leichtgewichtig.
  • Hydraulischer Drehzylinder durch einzigartiges Design, das Drehventil ermöglicht dem inneren Lager ausreichende Schmierung und Kühlung und ermöglicht eine hochgeschwindigkeitsfeste Drehung für eine längere Lebensdauer.

Das Ablaufloch sollte unabhängig an den Öltank angeschlossen werden, um Rückdruck zu vermeiden.

Katalog herunterladen

Diese Kombination existiert nicht.


SpezifikationenAbmessungen HerunterladenZugehöriges Zubehör


Spezifikationen

ModellEff. Kolbenfläche cm2
Ausfahren		Effektive Kolbenfläche cm2
Rücklauf		Kolbenhub
(mm)		Max. Drehzahl
min-1 (U/min)		Max. Druck
MPa (kgf/cm2)		I
kg·m2		Gewicht
(kg)
RH-65 31,0 27.9 15 6000 3.5(35) 0.01 2.9
RH-80 47.7 42,8 15 6000 3.5(35) 0.01 3.4
RH-100 75.4 70.5 20 5500 3.5(35) 0.04 4.9
RH-125 119.6 112.5 25 5500 3.5(35) 0.08 6,8
RH-200 310 286.3 35 4000 4.0(40) 0.38 20.4




Abmessungen

* Technische Änderungen vorbehalten.

ModellABCDE
(h7)		FG max.G min.HJKLM
(H8)		NPQRS
RH-65651598806022453073175M12x1.75x306~M8x16144RC3/8301545
RH-808015112906525453074176M16x2.0x306~M8x16174RC3/8301545
RH-100100201351008025452588.5190.5M16x2.0x306~M10x20174RC3/8301545
RH-1251252516013011030502595.5197.5M20x2.5x356~M12x20214RC3/8301545
RH-20020035245145120557035130232M36x412~M16x30385RC1/2311643



Herunterladen

Modell 2D pdf 2D Zeichnung3D Schritt
RH-65


RH-80

RH-100


RH-125


RH-200
