RA

Non-Thru-Hole | air
https://www.autogrip-machinery.com/web/image/product.template/108/image_1920?unique=f2f354b

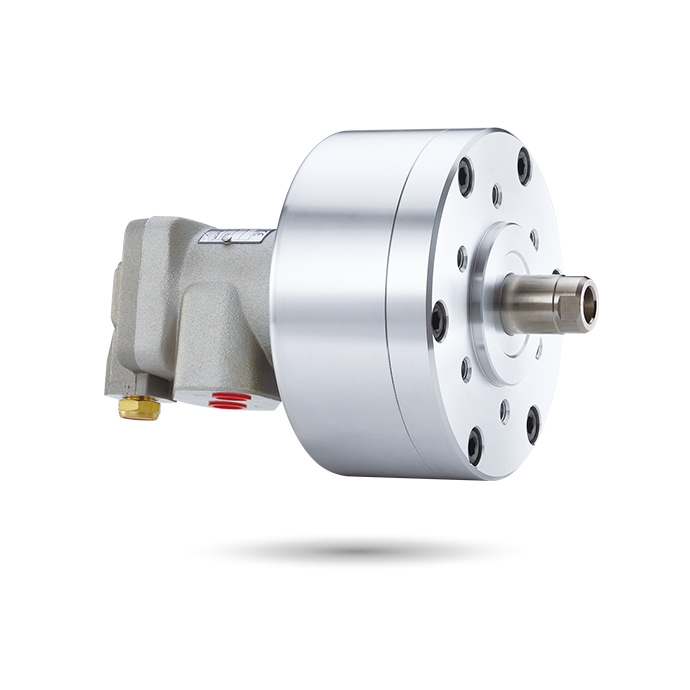

Drehhydraulikzylinder

Nicht-durchgehendes Loch | Luft
  • Das Drehventil und der Zylinderkörper, beide aus einer speziellen Leichtlegierung gefertigt, sind leicht.
  • Durch einzigartiges Design kann das Drehventil den Luftkompressionsabfall erheblich reduzieren und die Nutzungseffizienz deutlich steigern.

Bei Verwendung sollte ein wenig Ölnebel enthalten sein.

Katalog herunterladen

Diese Kombination existiert nicht.


SpezifikationenAbmessungen HerunterladenZugehöriges Zubehör


Spezifikationen

ModellEff. Kolbenfläche cm2
Ausfahren		Eff. Kolbenfläche cm2
Rückzug		Kolbenhub
(mm)		Max. Geschwindigkeit
min-1 (U/min)		Max. Druck
MPa (kgf/cm2)		I
kg·m2
Trägheitsmoment		Luftleckage
cc/sek
(bei 6kgf/cm2)		Gewicht
(kg)
RA-100 77.0 74.4 15 6000 0.8(8) 0,03 400 3.9
RA-130 131.2 124.7 15 5000 0.8(8) 0,05 400 5.2
RA-170 225.4 219.0 20 5000 0.8(8) 0.18 400 8.5
RA-220 378.6 369.3 25 4000 0.8(8) 0.36 400 14.5
RA-270 571.0 562.9 30 3000 0.8(8) 0.75 400 18.4

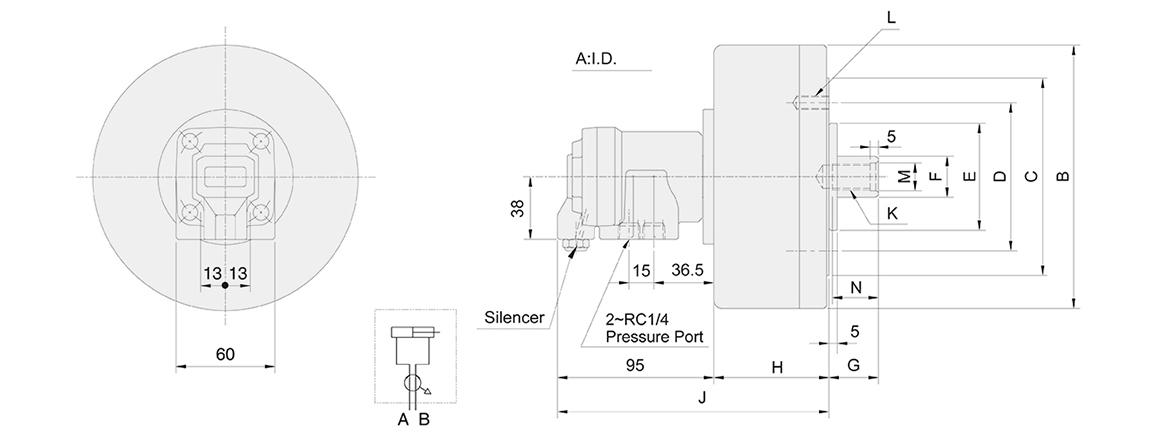

Abmessungen

* Technische Änderungen vorbehalten.

ModellABCDE
(h7)		FG max.G min.HJKLM
(H8)		N
RA-100100130-806022503565160M12x1.756-M8x161325
RA-130130160120906525453070165M16x2.06-M8x161730
RA-1701702001401008025452585180M16x2.0
6-M10x18
1730
RA-22022025517013011030502591186M20x2.5
6-M12x20
2135
RA-270270305190130110355525105200M24x3.0
6-M12x20
2540



Herunterladen

Modell 2D pdf 2D-Zeichnung3D-Schritt
RA-100


RA-130

RA-170


RA-220


RA-270
