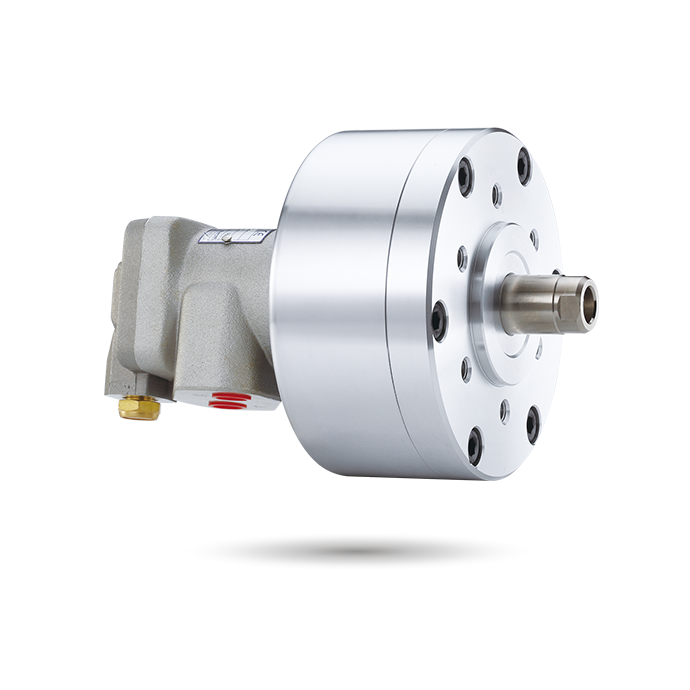

RA

高速輕量型

中實迴轉空壓缸

高速輕量型 | 空壓缸

迴轉閥體與缸體皆採用特殊輕合金製造而成，重量輕。
迴轉閥經特殊設計，能使壓縮空氣的消耗量大量減少，充分發揮高經濟效益。

使用時，請混入微量的油霧。

目錄下載

規格

型號	活塞面積-押側 cm²	活塞面積-拉側 cm²	行程 (mm)	最高迴轉數 min^-1 (r.p.m.)	最高使用壓力 MPa (kgf/cm²)	I kg‧m ²	空氣洩漏量 cc/sec (at 6kgf/cm²)	重量 (kg)
RA-100	77.0	74.4	15	6000	0.8(8)	0.03	400	3.9
RA-130	131.2	124.7	15	5000	0.8(8)	0.05	400	5.2
RA-170	225.4	219.0	20	5000	0.8(8)	0.18	400	8.5
RA-220	378.6	369.3	25	4000	0.8(8)	0.36	400	14.5
RA-270	571.0	562.9	30	3000	0.8(8)	0.75	400	18.4

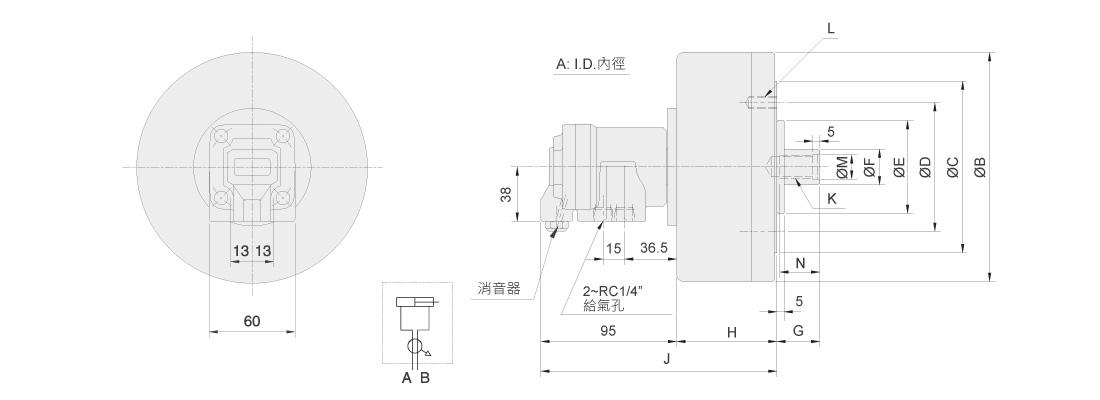

尺寸

* 保留規格修改的權利

型號	A	B	C	D	E (h7)	F	G max.	G min.	H	J	K	L	M (H8)	N
RA-100	100	130	-	80	60	22	50	35	65	160	M12x1.75	6-M8x16	13	25
RA-130	130	160	120	90	65	25	45	30	70	165	M16x2.0	6-M8x16	17	30
RA-170	170	200	140	100	80	25	45	25	85	180	M16x2.0	6-M10x18	17	30
RA-220	220	255	170	130	110	30	50	25	91	186	M20x2.5	6-M12x20	21	35
RA-270	270	305	190	130	110	35	55	25	105	200	M24x3.0	6-M12x20	25	40

下載

型號	2D pdf	2D dwg	3D step
RA-100
RA-130
RA-170
RA-220
RA-270
