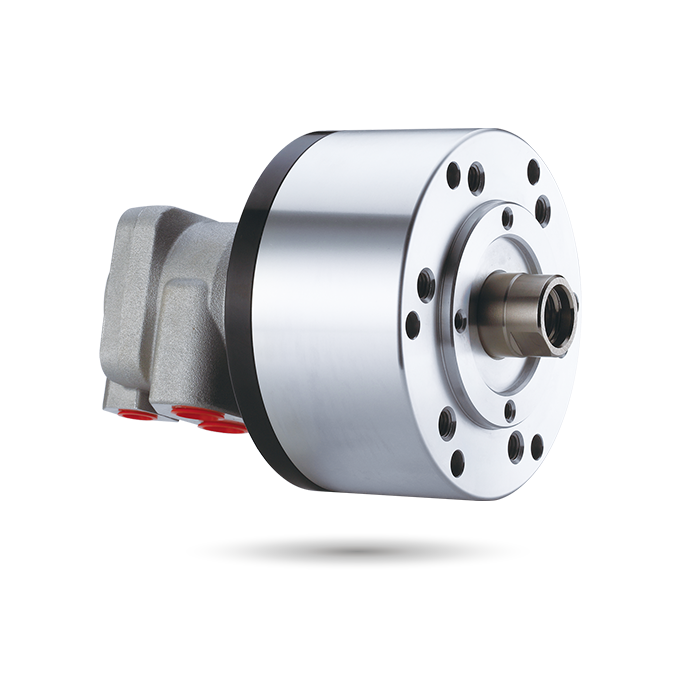

RK

Non-Thru-Hole | Hydraulic

安全装置付き短型回転油圧シリンダー

非貫通穴 | 油圧

短形態、軽量、高速回転シリンダー用。
内蔵の安全チェックバルブと圧力解放バルブ。
シリンダーの後端から取り付けることができます。

排水ポートは、逆圧を避けるために独立してオイルタンクに接続する必要があります。

カタログダウンロード

仕様

モデル	有効ピストン面積 cm² 伸長	有効ピストン面積 cm² 後退	ピストンストローク (mm)	最大速度分^-1 (r.p.m.)	最大圧力 MPa (kgf/cm²)	I kgm ²	重量 (kg)
RK-75	44.2	37.1	15	6000	4.0 (40)	0.01	2.9
RK-100	78.5	71.5	20	6000	4.0 (40)	0.03	4.4
RK-125	122.7	113.1	25	6000	4.0 (40)	0.05	6.9
RK-150	176.7	160.8	30	5500	4.0 (40)	0.09	9.5
RK-200	314.1	290.4	35	5500	4.0 (40)	0.28	15.4
RK-250	469.1	436.0	60	2000	5.0(50)	0.40	45.2

寸法

* 技術的な変更がある場合があります。

モデル	A	B	C	D1	D2	E (h7)	F	最大G	G min.	H	J	K	L	L1	L2	M (H8)	N	N1	P	Q	R	S
RK-75	75	15	107	90	90	65	30	45	30	57	148	M20x2.5	6-M8x16	M8x60	12	21	35	5	41.5	10	27.5	26
RK-100	100	20	132	115	100	80	30	45	25	72	163	M20x2.5	6-M10x20	M8x75	12	21	35	5	39.5	10	28.5	32
RK-125	125	25	160	140	130	110	35	50	25	82	172	M24x3.0	6-M12x20	M8x85	12	25	45	5	38.5	10	28.5	32
RK-150	150	30	190	170	130	110	45	55	25	95	184	M30x3.5	12-M12x24	M10x100	15.5	32	45	5	37	10	28.5	32
RK-200	200	35	245	220	145	120	55	70	35	115	201	M36x4.0	12-M16x30	M10x125	21	38	60	5	38	6	28.5	28
RK-250	245	60	307	275	220	160	65	85	25	165	255	M42x3.0	12-M20x35	M16x175	28	45	65	12	33	18	6	-
