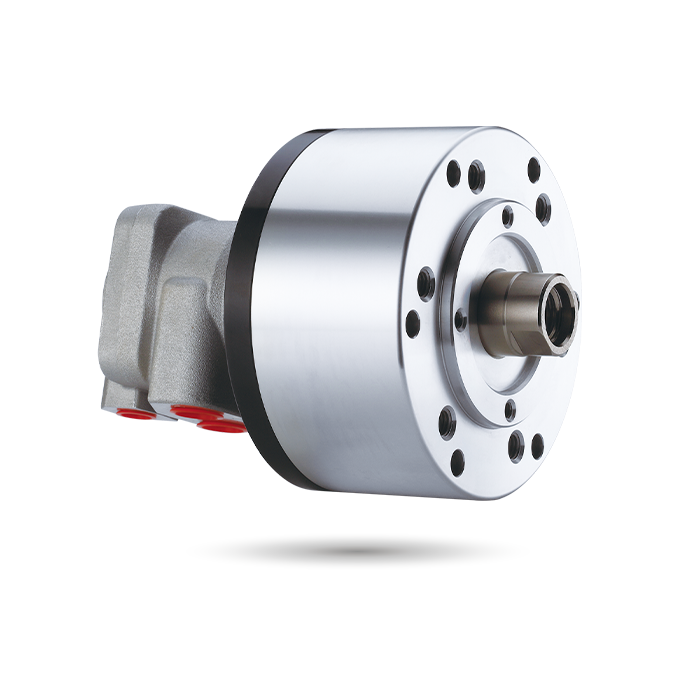

RK-N

Non-Thru-Hole | Hydraulic

ロータリーハイドロリックシリンダー

Non-Thru-Hole | 油圧

短い形状、軽量、高速回転シリンダー用。
取り付け時にシリンダーの後端からネジで固定できます。

背圧によるトラブルを避けるため、ドレンポートは他の配管と合流させず、必ず単独でタンクへ接続してください。

カタログダウンロード

仕様

モデル	有効ピストン面積 cm² 伸長	有効ピストン面積 cm² リトラクト	ピストンストローク (mm)	最高回転数 min^-1 (r.p.m.)	最高使用圧力 MPa (kgf/cm²)	I kgm ²	重量 (kg)
RK-75N	44.2	37.1	15	6000	4.0(40)	0.01	2.8
RK-100N	78.5	71.5	20	6000	4.0(40)	0.03	4.3
RK-125N	122.7	113.1	25	6000	4.0(40)	0.05	6.8
RK-150N	176.7	160.8	30	5500	4.0(40)	0.09	9.4
RK-200N	314.1	290.4	35	5500	4.0(40)	0.28	15.3
RK-250N	469.1	436.0	60	2000	5.0(50)	0.40	45.2

寸法

* 技術的な変更がある場合があります。

モデル	A	B	C	D1	D2	E (h7)	F	最大 G	G min.	H	J	K	L	L1	L2	M (H8)	N	N1	P	Q	R	S
RK-75N	75	15	107	90	90	65	30	45	30	57	134.5	M20x2.5	6~M8x16	M8x60	12	21	35	5	28	10	27.5	26
RK-100N	100	20	132	115	100	80	30	45	25	72	149.5	M20x2.5	6~M10x20	M8x75	12	21	35	5	26	10	28.5	32
RK-125N	125	25	160	140	130	110	35	50	25	82	159.5	M24x3.0	6~M12x20	M8x85	12	25	45	5	26	10	28.5	32
RK-150N	150	30	190	170	130	110	45	55	25	95	172.5	M30x3.5	12~M12x24	M10x100	15.5	32	45	5	26	10	28.5	32
RK-200N	200	35	245	220	145	120	55	70	35	115	192.5	M36x4.0	12~M16x30	M10x125	21	38	60	5	30	6	28.5	28
RK-250N	245	60	307	275	220	160	65	85	25	165	255	M42x3.0	6~M20x2.5	M16x175	28	45	65	12	37	18	6	-

ダウンロード

モデル	2D pdf	2D dwg	3D step
RK-75N
RK-100N
RK-125N
RK-150N
RK-200N
RK-250N
