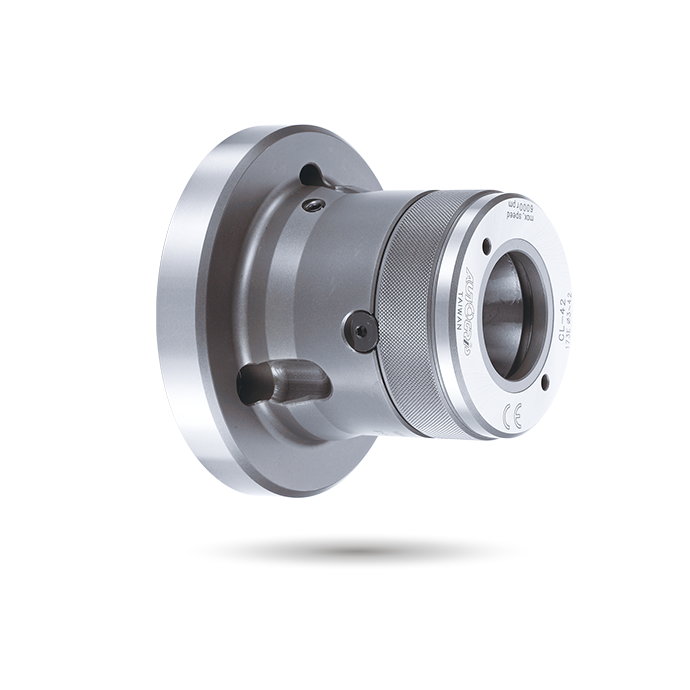

CL

Thru-Hole

コレットチャック

スルーホール

PUSHタイプのコレットは、主にターニング、CNC、専用機などで使用されます。
高いクランプ精度、高速、高剛性。
切りくず、チップ、クーラントに対して密閉されています。
使用するコレットはDIN 6343に従う必要があります。

特許番号：
台湾：PAT.NO.M380842
中国：PAT.NO.ZL201020113762.X

カタログダウンロード

仕様

モード	プランジャーストローク (mm)	最大チャッキング容量円形 (mm)	最大チャック容量a0 ヘキサゴン (mm)	最大チャック能力 0 正方形 (mm)	最大 D.B. 引っ張りa0 kNa0(kgf)	最大クランプ力 kN (kgf)	最大速度 min^-1 (r.p.m.)	I kgm ²	重量 (kg)	対応スチールコレット	マッチングシリンダー	最大圧力 MPa (kgf/cm²)
CL-26	4.5	26	22	18	17.6 (1800)	37.9 (3870)	8000	0.040	4.3	161E	TK-A533	2.4(24)
CL-30	4.5	30	26	21	19.6 (2000)	42.1 (4300)	8000	0.038	4.2	163E	TK-A533	2.7(27)
CL-36	6	36	31	25	22.5 (2300)	48.5 (4950)	6000	0.062	7.0	171E	TK-C643	2.3(23)
CL-42	6	42	36	29	24.5 (2500)	52.9 (5400)	6000	0.060	6.9	173E	TK-C643	2.5(25)
CL-52	6	52	45	36	27.4 (2800)	59.0 (6020)	6000	0.101	14.3	177E	TK-A853	2.0(20)
CL-6017	6	60	51	42	29.4 (3000)	63.7 (6500)	5000	0.098	14.1	185E	TS-866	1.8(18)
CL-6022	6	60	51	42	29.4 (3000)	63.7 (6500)	5000	0.126	16.3	185E	TS-866	1.8(18)
CL-80	6	80	69	56	34.3 (3500)	71.5 (7300)	4000	0.108	17.8	193E	TK-A1287	1.6(16)

寸法

モデル	A	A1	B	C(H6)	D	E	E1	F 最大	F min.	G max.	G rnin.	H	J	K max.	L	L1	M
CL-26	120	85	100	110	82.6	4	23	26	3	7	2.5	15	12	M40x1.5	3~M10x25	16	4
CL-30	120	85	100	110	82.6	4	23	30	3	7	2.5	15	12	M40x1.5	3~M10x25	16	4
CL-36	155	100	120	140	104.8	5	23	36	3	7	1	17.5	20	M55x2	3~M10x25	18	4
CL-42	155	100	120	140	104.8	5	23	42	3	7	1	17.5	20	M55x2	3~M10x25	18	4
CL-52	185	130	145.5	170	133.4	5	27	52	5	9	3	24	30	M60x2	6~M12x30	20	5
CL-6017	185	130	145.5	170	133.4	5	27	60	5	9	3	24	45	M75x2	6~M12x30	20	5
CL-6022	234	130	142	220	171.4	5	32	60	5	13	7	24	45	M85x2	6~M16x30	20	5
CL-80	234	156	163	220	171.4	5	32	60	20	15.5	9.5	22	45	M100x2	6~M16x30	20	5

* 寸法と仕様は3H-Aのオレンジデータに含まれています。

ダウンロード

モデル	2D pdf	2D dwg	3Dステップ
CL-26
CL-30
CL-36
CL-42
CL-52
CL-6017
CL-6022
CL-80

用途

CL COLLET CHUCKa0クランプ作動

CL COLLET CHUCKa0クランプ作動

ターニングセンタ

高精度チャックはターニングセンタ用で、小ロットおよび大規模生産の両方で最適な性能と信頼性を確保します。

関連用途

マシニングセンタ

マシニングセンタ用の耐久性と精密性を兼ね備えたチャックで、性能を向上させ、一貫した品質と生産性を保証します。

その他の用途

専用機

専用機用のカスタマイズされたチャックは、最大限の効率と精度を追求し、包括的なODMサービスを提供します。
