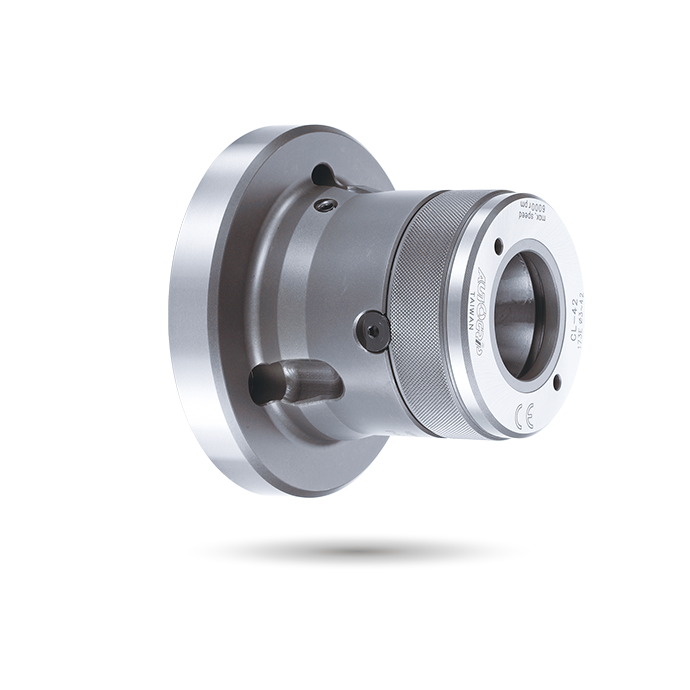

CL-A

Thru-Hole

コレットチャック

スルーホール

主にターニング、CNC、専用機などで使用されるPUSHタイプのコレット。
高いクランプ精度、高速、高剛性。
切り屑、チップ、およびクーラントに対してシールされています。
使用するコレットはDIN 6343に準拠している必要があります。

特許番号 :
台湾 : PAT.NO.M380842
中国 : PAT.NO.ZL201020113762.X

カタログダウンロード

仕様

モード	-	プランジャーストローク (mm)	最大チャッキング容量 (mm) 丸型	最大チャッキング容量 (mm) 六角形	最大チャッキング容量 (mm) 四角	最大 D.B. 引張 kN (kgf)	最大クランプ力 kN (kgf)	最大速度分^-1 (r.p.m.)	I kg7m ²	重量 (kg)	マッチングスチールコレット	マッチングシリンダー	最大圧力 MPa (kgf/cm²)
CL-26	A4	4.5	26	22	18	17.6 (1800)	37.9 (3870)	8000	0.040	4.2	161E	TK-A533	2.4(24)
CL-30	A4	4.5	30	26	21	19.6 (2000)	42.1 (4300)	8000	0.038	4.1	163E	TK-A533	2.7(27)
CL-36	A5	6	36	31	25	22.5 (2300)	48.5 (4950)	6000	0.058	6.3	171E	TK-C643	2.3(23)
CL-42	A5	6	42	36	29	24.5 (2500)	52.9 (5400)a0	6000	0.057	6.1	173E	TK-C643	2.5(25)
CL-42	A6	6	42	36	29	24.5 (2500)	52.9 (5400)	6000	0.061	7.5	173E	TK-C643	2.5(25)
CL-52	A6	6	52	45	36	27.4 (2800)	59.0 (6020)	6000	0.093	13.8	177E	TK-A853	2.0(20)
CL-60	A6	6	60	51	42	29.4 (3000)	63.7 (6500)	5000	0.091	13.5	185E	TS-866	1.8(18)
CL-60	A8	6	60	51	42	29.4 (3000)	63.7 (6500)	5000	0.104	14.5	185E	TS-866	1.8(18)
CL-80	A8	6	80	69	56	34.3 (3500)	71.5 (7300)	4000	0.120	19.8	193E	TK-A1287	1.6(16)

寸法

モデル	-	A	A1	B	D	D1	E	F max.	F 最小	G 最大	G rnin.	H	J	K 最大	L	L1	M
CL-26	A4	110	85	108	82.6	63.51	25	26	3	9.5	5	15	12	M40x1.5	3~M10x30	15	4
CL-30	A4	110	85	108	82.60a0	63.51	25	30	3	9.5	5	15	12	M40x1.5	3~M10x30	15	4
CL-36	A5	135	100	130	104.8	82.56	27	36	3	14	8	17.5	20	M55x2	4~M10x30	14	4
CL-42	A5	135	100	130	104.8	82.56	27	42	3	14	8	17.5	20	M55x2	4~M10x30	14	4
CL-42	A6	165	100	130	133.4	106.38	32	42	3	15	9	17.5	20	M60x2	4~M12x35	16	4
CL-52	A6	170	130	154	133.4	106.38	27	52	5	10.5	4.5	24	45	M60x2	4~M12x35	20	5
CL-60	A6	170	130	154	133.4	106.38	27	60	5	10.5	4.5	24	45	M75x2	4~M12x35	20	5
CL-60	A8	210	130	147.5	171.4	139.72	35	60	5	3.5	-2.5	24	45	M85x2	4~M16x40	22	5
CL-80	A8	210	156	175	171.4	139.72	35	60	20	7.5	1.5	22	45	M100x2	6~M16x40	22	5

ダウンロード

モデル	2D pdf	2D図面	3Dステップ
CL-26A4
CL-30A4
CL-36A5
CL-42A5
CL-42A6
CL-52A6
CL-60A6
CL-60A8
CL-80A8
