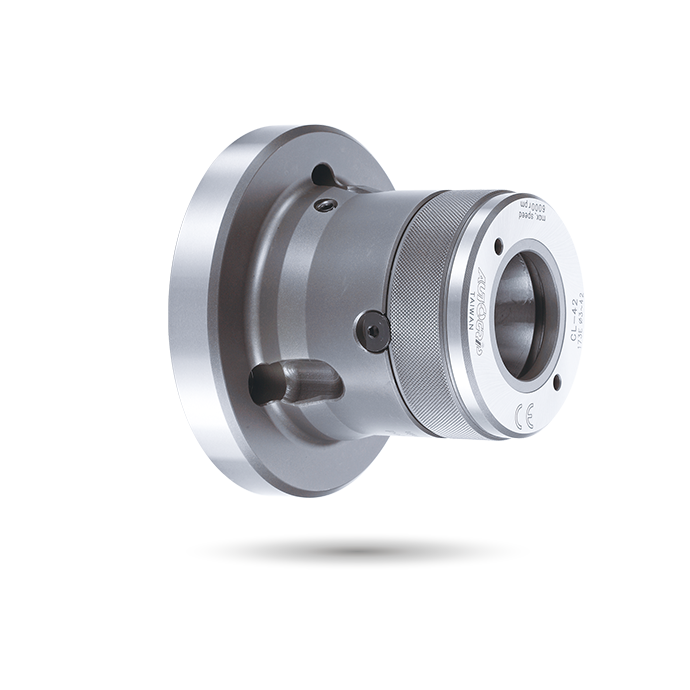

Spezifikationen
| Modus | - | Kolben Hub (mm) | Max. Spannkapazität (mm) Rund | Max. Spannkapazität (mm) Sechskant | Max. Spannkapazität (mm) Quadrat | Max. D.B. Zug kN (kgf) | Max. Spannkraft kN (kgf) | Max. Drehzahl min-1 (U/min) | I kg7m 2 | Gewicht (kg) | Passende Spannzangenhalter | Passender Zylinder | Max. Druck MPa (kgf/cm2) |
| CL-26 | A4 | 4.5 | 26 | 22 | 18 | 17.6 (1800) | 37.9 (3870) | 8000 | 0.040 | 4.2 | 161E | TK-A533 | 2.4(24) |
| CL-30 | A4 | 4.5 | 30 | 26 | 21 | 19.6 (2000) | 42,1 (4300) | 8000 | 0.038 | 4.1 | 163E | TK-A533 | 2.7(27) |
| CL-36 | A5 | 6 | 36 | 31 | 25 | 22.5 (2300) | 48.5 (4950) | 6000 | 0.058 | 6.3 | 171E | TK-C643 | 2.3(23) |
| CL-42 | A5 | 6 | 42 | 36 | 29 | 24.5 (2500) | 52.9 (5400) | 6000 | 0.057 | 6.1 | 173E | TK-C643 | 2.5(25) |
| CL-42 | A6 | 6 | 42 | 36 | 29 | 24.5 (2500) | 52.9 (5400) | 6000 | 0,061 | 7.5 | 173E | TK-C643 | 2.5(25) |
| CL-52 | A6 | 6 | 52 | 45 | 36 | 27.4 (2800) | 59,0 (6020) | 6000 | 0.093 | 13.8 | 177E | TK-A853 | 2,0(20) |
| CL-60 | A6 | 6 | 60 | 51 | 42 | 29.4 (3000) | 63.7 (6500) | 5000 | 0.091 | 13,5 | 185E | TS-866 | 1.8(18) |
| CL-60 | A8 | 6 | 60 | 51 | 42 | 29.4 (3000) | 63.7 (6500) | 5000 | 0.104 | 14.5 | 185E | TS-866 | 1.8(18) |
| CL-80 | A8 | 6 | 80 | 69 | 56 | 34,3 (3500) | 71,5 (7300) | 4000 | 0.120 | 19.8 | 193E | TK-A1287 | 1.6(16) |
Abmessungen
| Modell | - | A | A1 | B | D | D1 | E | F max. | F min. | G max. | G rnin. | H | J | K max. | L | L1 | M |
| CL-26 | A4 | 110 | 85 | 108 | 82.6 | 63,51 | 25 | 26 | 3 | 9.5 | 5 | 15 | 12 | M40x1,5 | 3~M10x30 | 15 | 4 |
| CL-30 | A4 | 110 | 85 | 108 | 82.6 | 63,51 | 25 | 30 | 3 | 9.5 | 5 | 15 | 12 | M40x1,5 | 3~M10x30 | 15 | 4 |
| CL-36 | A5 | 135 | 100 | 130 | 104.8 | 82.56 | 27 | 36 | 3 | 14 | 8 | 17.5 | 20 | M55x2 | 4~M10x30 | 14 | 4 |
| CL-42 | A5 | 135 | 100 | 130 | 104.8 | 82.56 | 27 | 42 | 3 | 14 | 8 | 17.5 | 20 | M55x2 | 4~M10x30 | 14 | 4 |
| CL-42 | A6 | 165 | 100 | 130 | 133.4 | 106.38 | 32 | 42 | 3 | 15 | 9 | 17.5 | 20 | M60x2 | 4~M12x35 | 16 | 4 |
| CL-52 | A6 | 170 | 130 | 154 | 133.4 | 106.38 | 27 | 52 | 5 | 10.5 | 4.5 | 24 | 45 | M60x2 | 4~M12x35 | 20 | 5 |
| CL-60 | A6 | 170 | 130 | 154 | 133.4 | 106.38 | 27 | 60 | 5 | 10.5 | 4.5 | 24 | 45 | M75x2 | 4~M12x35 | 20 | 5 |
| CL-60 | A8 | 210 | 130 | 147.5 | 171,4 | 139.72 | 35 | 60 | 5 | 3,5 | -2.5 | 24 | 45 | M85x2 | 4~M16x40 | 22 | 5 |
| CL-80 | A8 | 210 | 156 | 175 | 171,4 | 139.72 | 35 | 60 | 20 | 7.5 | 1.5 | 22 | 45 | M100x2 | 6~M16x40 | 22 | 5 |
