Spezifikationen
| Modus | Kolben hub (mm) | Max. Spannkapazität Rund (mm) |
Max. Spannkapazität
Hexagom (mm) |
Max. Spannkapazitäta0 Quadrat (mm) | Max. D.B. Zug kN (kgf) | Max.aSpannkrafta kNa(kgf) | Max. Geschwindigkeit min-1 (U/min) | I kgm 2 | Gewicht (kg) | Passende
Stellfutter | Übereinstimmender Zyl. | Max. Druck MPa (kgf/cm2) |
| CL-26 |
4.5 | 26 | 22 | 18 | 17,6 (1800) | 37.9 (3870) | 8000 | 0.040 | 4.3 | 161E | TK-A533 | 2.4(24) |
| CL-30 | 4.5 | 30 | 26 | 21 | 19,6 (2000) | 42.1 (4300) | 8000 | 0.038 | 4.2 | 163E | TK-A533 | 2.7(27) |
| CL-36 | 6 | 36 | 31 | 25 | 22.5 (2300) | 48.5 (4950) | 6000 | 0.062 | 7.0 | 171E | TK-C643 | 2.3(23) |
| CL-42 | 6 | 42 | 36 | 29 | 24,5 (2500) | 52.9 (5400)a0 | 6000 | 0,060 | 6.9 | 173E | TK-C643 | 2.5(25) |
| CL-52 | 6 | 52 | 45 | 36 | 27.4 (2800) | 59.0 (6020) | 6000 | 0.101 | 14.3 | 177E | TK-A853 | 2.0(20) |
| CL-6017 | 6 | 60 | 51 | 42 | 29.4 (3000) | 63.7 (6500) | 5000 | 0.098 | 14.1 | 185E | TS-866 | 1.8(18) |
| CL-6022 | 6 | 60 | 51 | 42 | 29.4 (3000) | 63.7 (6500) | 5000 | 0.126 | 16.3 | 185E | TS-866 | 1.8(18) |
| CL-80 | 6 | 80 | 69 | 56 | 34.3 (3500) | 71.5 (7300) | 4000 | 0.108 | 17,8 | 193E | TK-A1287 | 1.6(16) |
Abmessungen
| Modell |
A | A1 | B | C(H6) | D | E | E1 | F max. | F min. | G max. | G rnin. | H | J | K max. | L | L1 | M |
| CL-26 |
120 | 85 | 100 | 110 | 82,6 | 4 | 23 | 26 | 3 | 7 | 2.5 | 15 | 12 | M40x1.5 | 3~M10x25 | 16 | 4 |
| CL-30 | 120 | 85 | 100 | 110 | 82.6a0 | 4 | 23 | 30 | 3 | 7 | 2.5 | 15 | 12 | M40x1.5 | 3~M10x25 | 16 | 4 |
| CL-36 | 155 | 100 | 120 | 140 | 104,8 | 5 | 23 | 36 | 3 | 7 | 1 | 17.5 | 20 | M55x2 | 3~M10x25 | 18 | 4 |
| CL-42 | 155 | 100 | 120 | 140 | 104,8 | 5 | 23 | 42 | 3 | 7 | 1 | 17.5 | 20 | M55x2 | 3~M10x25 | 18 | 4 |
| CL-52 | 185 | 130 | 145.5 | 170 | 133.4 | 5 | 27 | 52 | 5 | 9 | 3 | 24 | 30 | M60x2 | 6~M12x30 | 20 | 5 |
| CL-6017 | 185 | 130 | 145.5 | 170 | 133.4 | 5 | 27 | 60 | 5 | 9 | 3 | 24 | 45 | M75x2 | 6~M12x30 | 20 | 5 |
| CL-6022 | 234 | 130 | 142 | 220 | 171.4 | 5 | 32 | 60 | 5 | 13 | 7 | 24 | 45 | M85x2 | 6~M16x30 | 20 | 5 |
| CL-80 | 234 | 156 | 163 | 220 | 171.4 | 5 | 32 | 60 | 20 | 15.5 | 9.5 | 22 | 45 | M100x2 | 6~M16x30 | 20 | 5 |
* Die Abmessungen und Spezifikationen von 3H-A befinden sich in den orangenen Daten.
Anwendungen

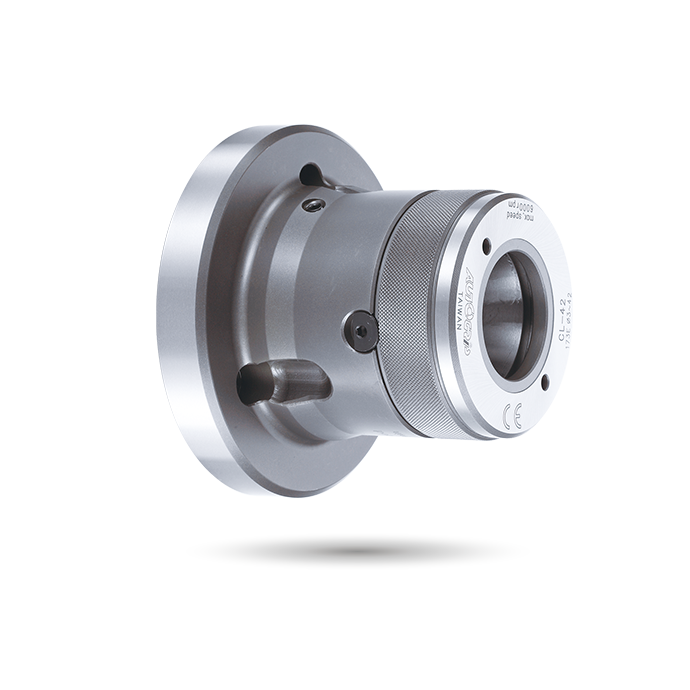

CL COLLET CHUCKa0Spannbetätigung
CL COLLET CHUCKa0Spannbetätigung
Hochpräzise Spannfutter für Drehzentren, die optimale Leistung und Zuverlässigkeit sowohl in der Kleinserien- als auch in der Großserienproduktion gewährleisten.
Langlebige und präzise Spannfutter für Bearbeitungszentren, die die Leistung steigern und gleichbleibende Qualität und Produktivität gewährleisten.
Kundenspezifische Spannfutter für Sondermaschinen, maßgeschneidert für maximale Effizienz und Präzision, mit umfassenden ODM-Dienstleistungen.
