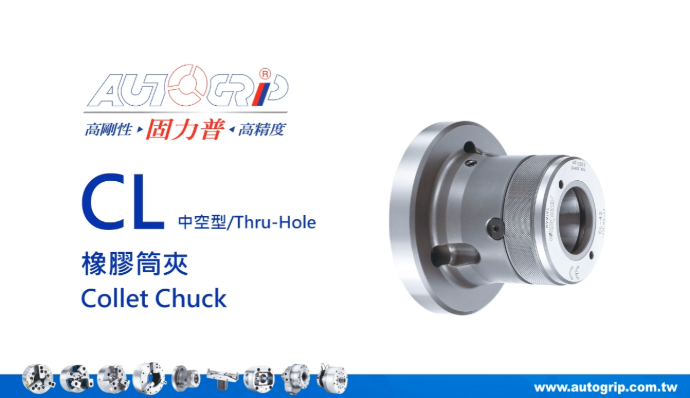

CL

防水型

筒夹夹头

防水型

前推式弹性筒夹夹头，适合CNC车床，专用机，或其他旋削机械。
高精度，高转速及高刚性结构。
全面防水设计，防止切削水进入主轴通孔处。
搭配弹性孔夹须符合DIN6343规范。

专利产品字号 :台湾 : PAT.M380842 号 | 大陆 : PAT.ZL201020113762.X 号

目录下载

规格

型号	楔心行程 (mm)	爪行程 (直径) (mm)	最大夹持直径 (mm)	最小夹持直径 (mm)	容许最大入力 kN(kgf)	最大夹持力 kN (kgf)	最高回转数 min^-1 (r.p.m.)	I kg‧m ²	重量 (kg)	使用筒夹	适用回转缸	最大使用压力 MPa (kgf/cm²)
CL-26	4.5	3~26	4~22	4~18	17.6 (1800)	37.9 (3870)	8000	0.040	4.3	161E	TK-A533	2.4(24)
CL-30	4.5	3~30	4~26	4~20	19.6 (2000)	42.1 (4300)	8000	0.038	4.2	163E	TK-A533	2.7(27)
CL-36	6	3~36	6~32	6~26	22.5 (2300)	48.5 (4950)	6000	0.062	70	171E	TK-C643	2.3(23)
CL-42	6	3~42	6~36	6~29	24.5 (2500)	52.9 (5400)	6000	0.060	6.9	173E	TK-C643	2.5(25)
CL-52	6	5~52	8~45	7~36	27.4 (2800)	59.0 (6020)	6000	0.101	14.3	177E	TK-A853	2.0(20)
CL-6017	6	5~60	8~52	7~42	29.4 (3000)	63.7 (6500)	5000	0.098	14.1	185E	TS-866	1.8(18)
CL-6022	6	5~60	8~52	7~42	29.4 (3000)	63.7 (6500)	5000	0.126	16.3	185E	TS-866	1.8(18)
CL-80	6	20~80	18~69	15~56	34.3 (3500)	71.5 (7300)	4000	0.108	17.8	193E	TK-A1287	1.6(16)

寸法

型号	A	A1	B	C(H6)	D	E	E1	F max.	F min.	G max.	G rnin.	H	J	K max.	L	L1	M
CL-26	120	85	100	110	82.6	4	23	26	3	7	2.5	15	12	M40x1.5	3~M10x25	16	4
CL-30	120	85	100	110	82.6	4	23	30	3	7	2.5	15	12	M40x1.5	3~M10x25	16	4
CL-36	155	100	120	140	104.8	5	23	36	3	7	1	17.5	20	M55x2	3~M10x25	18	4
CL-42	155	100	120	140	104.8	5	23	42	3	7	1	17.5	20	M55x2	3~M10x25	18	4
CL-52	185	130	145.5	170	133.4	5	27	52	5	9	3	24	30	M60x2	6~M12x30	20	5
CL-6017	185	130	145.5	170	133.4	5	27	60	5	9	3	24	45	M75x2	6~M12x30	20	5
CL-6022	234	130	142	220	171.4	5	32	60	5	13	7	24	45	M85x2	6~M16x30	20	5
CL-80	234	156	163	220	171.4	5	32	60	20	15.5	9.5	22	45	M100x2	6~M16x30	20	5

* 3H-A 的尺寸和规格在橙色数据中。

下载

型号	2D pdf	2D dwg	3D step
CL-26
CL-30
CL-36
CL-42
CL-52
CL-6017
CL-6022
CL-80

产品应用

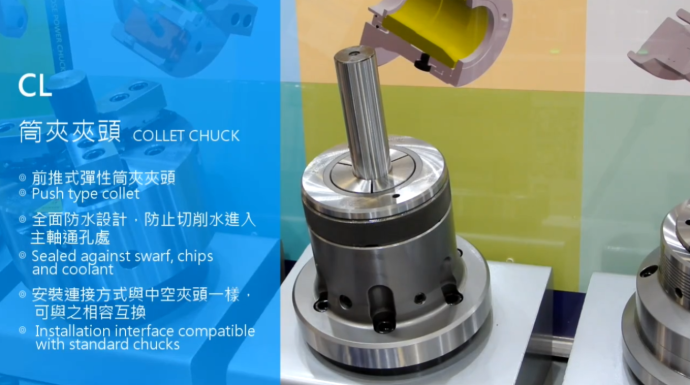

CL 夾持作動

CL 夾持作動
