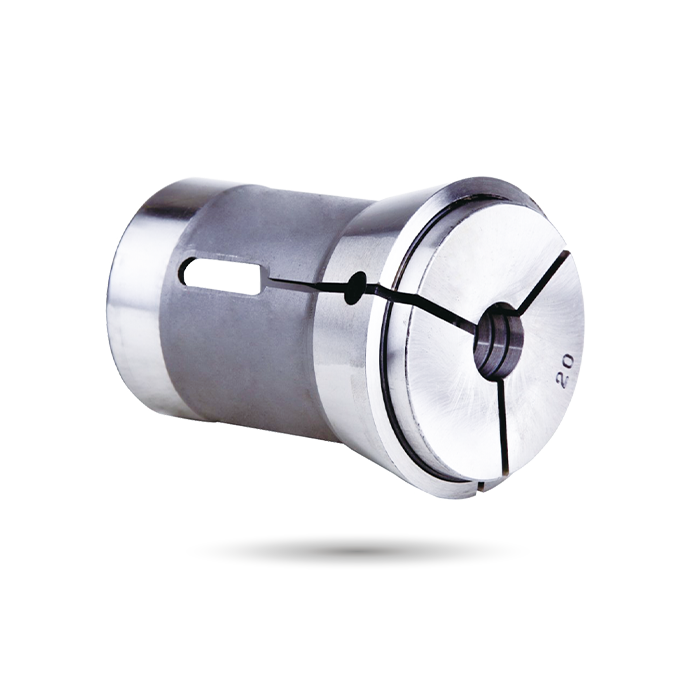

DIN6343

弹性筒夹

弹性筒夹

弹性筒夹

可与CL、CL-A系列产品搭配。
适用于各种车床、六角车床。

目录下载

规格

	最大夹持能力圆棒(mm)	最大夹持能力六角材(mm)	最大夹持能力方材(mm)	d	D	D1	L	适合筒夹夹头
161E	3~26	4~22	4~18	32	45	34	75	CL-26, CL-26A4
163E	3~30	4~26	4~20	35	48	38	80	CL-30, CL-30A4
171E	3~36	6~32	6~26	42	55	42	94	CL-36, CL-36A5
173E	3~42	6~36	6~29	48	60	50	94	CL-42, CL-42A5, CL-42A6
177E	5~52	8~45	7~36	58	70	60	94	CL-52, CL-52A6
185E	5~60	8~52	7~42	66	84	73	110	CL-6017, CL-6022, CL-60A6, CL-60A8
193E	20~80	18~69	15~56	90	107	92	130	CL-80, CL-80A8

* Note：Collets chuck are conformed to DIN6343 Class2.

尺寸

Test Bar D(S,H)	L mm	A DIN Class1	A DIN Class2
3.0~6.0	16	0.015	0.02
6.0~10	25	0.015	0.02
10.0~18.0	40	0.02	0.03
18.0~24.0	50	0.02	0.03
24.0~30.0	60	0.02	0.03
30.0~50.0	80	0.03	0.04
50.0~60.0	100	0.03	0.04

车床

车削中心的高精度卡盘，确保小批量和大规模生产中的最佳性能和可靠性。
