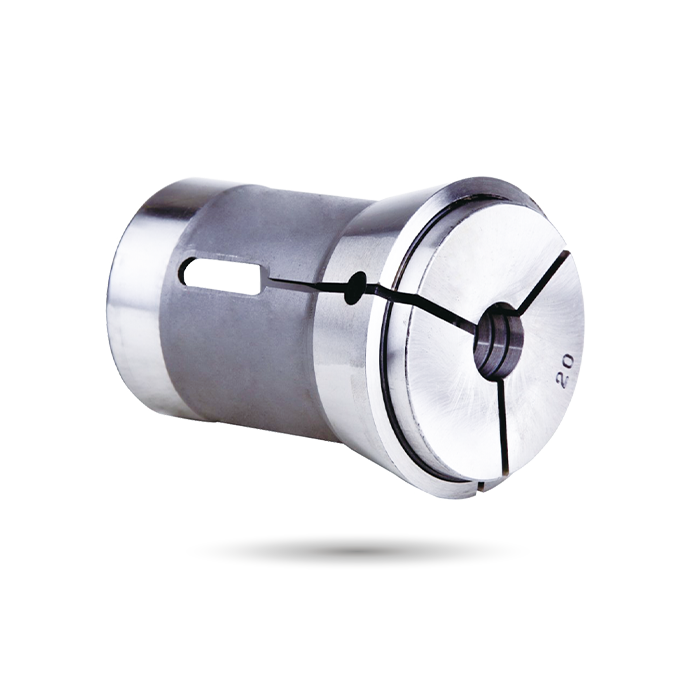

DIN6343

Spring Colle

スプリングコレット

スプリングコレット

鋼製スプリングコレットは、部品の短い部分を把持する必要がある二次加工作業に主に使用されます。
CL、CL-Aシリーズチャック製品と互換性があります。
あらゆる種類の旋盤、六角旋盤に適用可能。

カタログダウンロード

仕様

コレット	最大チャッキング容量 (mm) 丸形	最大チャッキング容量 (mm) 六角形	最大チャック容量 (mm) スクエア	d	D	D1	L	対応するコレットチャック
161E	26	22	18	32	45	34	75	CL-26, CL-26A4
163E	30	26	21	35	48	38	80	CL-30, CL-30A4
171E	36	31	25	42	55	42	94	CL-36, CL-36A5
173E	42	36	29	48	60	50	94	CL-42, CL-42A5, CL-42A6
177E	52	45	36	58	70	60	94	CL-52, CL-52A6
185E	60	51	42	66	84	73	110	CL-6017, CL-6022, CL-60A6, CL-60A8
193E	80	69	56	90	107	92	130	CL-80, CL-80A8

* 注意: コレットチャックはDIN6343 Class2に準拠しています。

寸法

テストバー D(S,H)	L mm	A DIN クラス1	A DIN Class2
3.0~6.0	16	0.015	0.02
6.0~10	25	0.015	0.02
10.0~18.0	40	0.02	0.03
18.0~24.0	50	0.02	0.03
24.0~30.0	60	0.02	0.03
30.0~50.0	80	0.03	0.04
50.0~60.0	100	0.03	0.04
