COMBINED STATIONARY CHUCKS

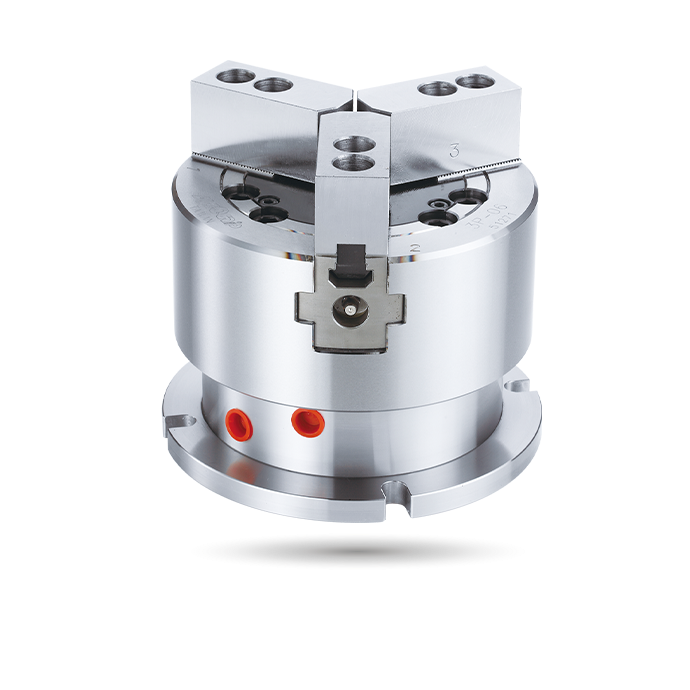

Nicht-durchgehendes stationäres 2/3-Backen-Kraftspannfutter

Ohne Durchgangsloch | 2/3-BACKEN

STATIONÄRES SPANNFUTTER mit zwei oder drei Backen für Bohr-, Fräs- und andere Maschinen.
Spezifikation und Größe des passenden Spannfutters für Modell VP-200 sind identisch mit Modell 2P.
Die Spezifikation und Größe des passenden Spannfutters für das Modell VP-300 ist dieselbe wie für das Modell 3P.

Katalog herunterladen

Spezifikationen

Modell	Eff. Kolbenfläche cm² Ausfahren	Eff. Kolbenfläche cm² Rückzug	Backenhub(Dia.) (mm)	Max. Druck MPa (kgf/cm²)	Gewicht (kg)
VP-204	28.0	24,9	6.4	2.1(21)	7.1
VP-304	28.0	24,9	6.4	3.2(32)	7.4
VP-205	28.0	24,9	6.4	2.2(22)	10.2
VP-305	28.0	24,9	6.4	3.3(33)	10.6
VP-206	63.1	53.5	8.5	2.3(23)	18.3
VP-306	63.1	53.5	8.5	3.4(34)	19.8
VP-208	103.4	90.8	8.8	1.9(19)	31.6
VP-308	103.4	90.8	8.8	2.8(28)	33.6
VP-210	153.1	133.5	8.8	1.5(15)	52.8
VP-310	153.1	133.5	8.8	2.2(22)	54.5

Abmessungen

Modell	A	B	C	D(H8)	E	F	G	H	J	K	L	M
VP-204	110	146	130	30	4.5	12	18	2	52	92	9	RC1/4
VP-304	110	146	130	30	4.5	12	18	2	52	92	9	RC1/4
VP-205	135	146	130	30	4.5	12	18	2	55	95	9	RC1/4
VP-305	135	146	130	30	4.5	12	18	2	55	95	9	RC1/4
VP-206	165	178	160	40	5	12	14.5	12.5	74	125	11	RC1/4
VP-306	165	178	160	40	5	12	14.5	12.5	74	125	11	RC1/4
VP-208	210	205	186	40	5	14	15	16	85	140	11	RC1/4
VP-308	210	205	186	40	5	14	15	16	85	140	11	RC1/4
VP-210	254	248	225	50	6	17	20	18	89	176	13	RC3/8
VP-310	254	248	225	50	6	17	20	18	89	176	13	RC3/8

* Änderungen aus technischen Gründen vorbehalten.

Herunterladen

Modell	2D pdf	2D dwg	3D-Schritt
VP-204
VP-304
VP-205
VP-305
VP-206
VP-306
VP-208
VP-308
VP-210
VP-310
