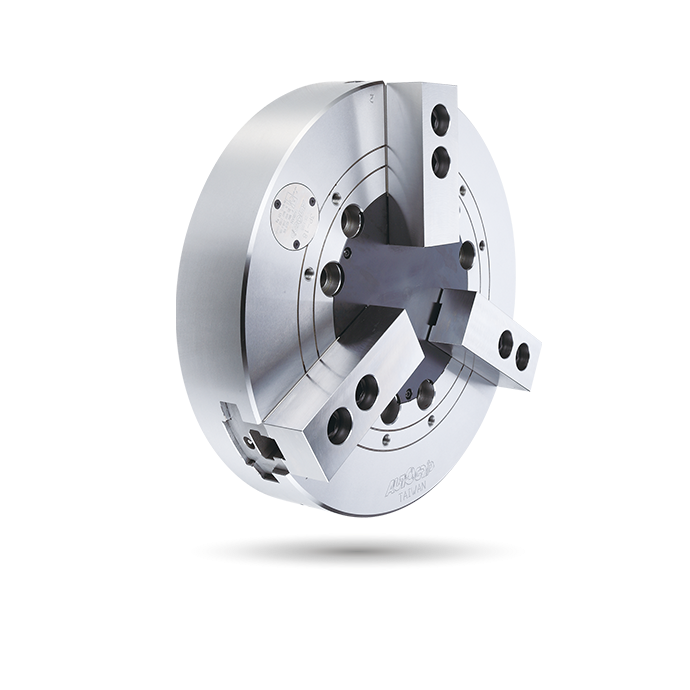

3P-2/3P-2A

Non-Thru-Hole | 3-Jaw

KEILHAKEN-Typ 3-Backen-Kraftspannfutter

Nicht-Durchgangsloch | 3-BACKEN

KEILHAKEN-Typ 3-Backen-Kraftspannfutter.
Passflächen aller Teile gehärtet, geschliffen und direkt geschmiert.
Hohe Steifigkeit und hohe Wiederholgenauigkeit.

Katalog herunterladen

Spezifikationen

Modell	-	Kolbenhub (mm)	Backenhub (Durchmesser) (mm)	Spann-Ø Max. (mm)	Spann-Durchmesser Min. (mm)	Max. D.B. Zugkraft kN kN (kgf)	Max. Spannkraft kN (kgf)	Max. Geschwindigkeit min^-1(U/min)	I kg·m²	Gewicht (kg)	Gewicht (kg)	Passender Zyl.	Max. Druck MPa(kgf/cm²)
3P-215	A8	35	16	381	50	82(8360)	249(25390)	3000	1.8	109.9	122.4	RH-200 RK-200(N)	2.8(28)
3P-215	A11	35	16	381	50	82(8360)	249(25390)	3000	1.8	109.9	116	RH-200 RK-200(N)	2.8(28)
3P-218	A11	35	16	450	60	82(8360)	249(25400)	2800	2.32	124	130	RH-200 RK-200(N)	2.8(28)
3P-221	A8	35	16	530	59	82(8360)	272.6(27800)	1900	4.9	177	200	RH-200 RK-201(N)	2.8(29)
3P-221	A11	35	16	530	59	82(8360)	272.6(27800)	1900	4.9	177	194	RH-200 RK-203(N)	2.8(31)
3P-224	A11	35	16	610	152	82(8360)	272.6(27800)	1750	7	230	246.28	RH-200 RK-205(N)	2.8(33)
3P-224	A15	35	16	610	152	82(8360)	272.6(27800)	1750	7	230	238.6	RH-200 RK-207(N)	2.8(35)

Die Abmessungen und Spezifikationen von 3P-2A sind in den roten Daten.

Abmessungen

* Technische Änderungen vorbehalten.

MODELL	-	A	B	B	C	D	D1	D2	E	E1	G max.	G max.	G min.	G min.	H	J	K	L	L1	L1	M	N	P	Q max.	Q min.	R max.	R min.	S	T	U
3P-215	A8	381	114	141	300	235	139.72	171.4	6	33	104	71	69	36	55	60	M30x3.5	6~M20	30	24	63.3	165	43	51.25	18.25	77.5	69.5	62	25.5	6~M16
3P-215	A11	381	114	130	300	235	196.87	260	6	22	104	82	69	47	55	60	M30x3.5	6~M20	30	33	63.3	165	43	51.25	18.25	77.5	69.5	62	25.5	3~M10
3P-218	A11	450	114	130	300	235	196.87	260	6	22	92	70	57	35	55	60	M30x3.5	6~M20	35	33	63.3	165	43	52.75	18.25	108	100	62	25.5	3~M10
3P-221	A8	530	125	152	380	330.2	139.72	171.4	6	33	97	64	62	29	55	60	M30x3.5	6~M24	31	24	71	180	60	96.5	24.5	86	78	65	25	6~M16
3P-221	A11	530	125	146	380	330.2	196.87	235	6	27	97	70	62	35	55	60	M30x3.5	6~M24	31	28	71	180	60	96.5	24.5	86	78	65	25	6~M20
3P-224	A11	610	125	146	380	330.2	196.87	235	6	27	97	70	62	35	55	60	M30x3.5	6~M24	31	28	71	180	60	96.5	24.5	125	117	65	25	6~M20
3P-224	A15	610	125	146	380	330.2	285.78	330.2	6	27	97	70	62	35	55	60	M30x3.5	6~M24	31	34	71	180	60	96.5	24.5	125	117	65	25	3~M12

* Die Abmessungen und die Spezifikationen von 3P-2A sind in den orangefarbenen Daten.

Herunterladen

Modell	2D pdf	2D-Zeichnung	3D Schritt
3P-215
3P-215A8
3P-215A11
3P-218
3P-218A11
3P-221
3P-221A8
3P-221A11
3P-224
3P-224A11
3P-224A15

Anwendungen

3P-224&RC-200Sa0Anwendungen

Drehzentrum

Hochpräzise Spannfutter für Drehzentren, die optimale Leistung und Zuverlässigkeit sowohl bei Kleinserien- als auch bei Großserienproduktion gewährleisten.

Verwandte Anwendungen

Bearbeitungszentrum

Langlebige und präzise Spannfutter für Bearbeitungszentren, die Leistung steigern und gleichbleibende Qualität und Produktivität gewährleisten.

Andere Anwendungen

Sondermaschine

Kundenspezifische Spannfutter für Sondermaschinen, abgestimmt auf maximale Effizienz und Präzision, mit umfassenden ODM-Dienstleistungen.
