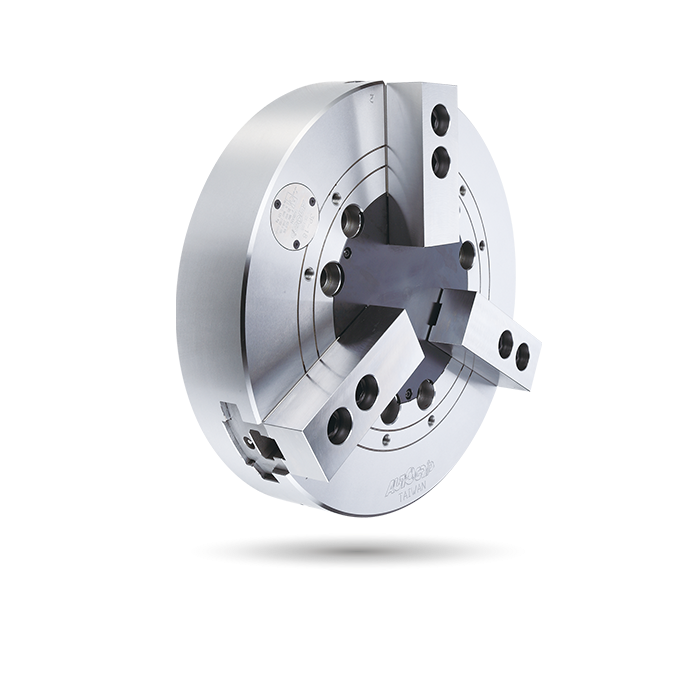

3P-2/3P-2A

Non-Thru-Hole | 3-Jaw

WEDGE-HOOKタイプ3爪パワーチャック

Non-Thru-Hole | 3-JAW

WEDGE-HOOKタイプ3爪パワーチャック。
すべての部品の対応面が硬化され、研磨され、直接潤滑されています。
高剛性と高い繰り返し精度。

カタログダウンロード

仕様

モデル	-	プランジャーストローク (mm)	爪ストローク（直径） (mm)	チャッキング直径最大 (mm)	チャッキング直径最小 (mm)	最大D.B.プル kN kN (kgf)	最大クランプ力 kN (kgf)	最大速度 min^-1(r.p.m.)	I kg2	重量 (kg)	重量 (kg)	対応シリンダー	最大圧力 MPa(kgf/cm²)
3P-215	A8	35	16	381	50	82(8360)	249(25390)	3000	1.8	109.9	122.4	RH-200 RK-200(N)	2.8(28)
3P-215	A11	35	16	381	50	82(8360)	249(25390)	3000	1.8	109.9	116	RH-200 RK-200(N)	2.8(28)
3P-218	A11	35	16	450	60	82(8360)	249(25400)	2800	2.32	124	130	RH-200 RK-200(N)	2.8(28)
3P-221	A8	35	16	530	59	82(8360)	272.6(27800)	1900	4.9	177	200	RH-200 RK-201(N)	2.8(29)
3P-221	A11	35	16	530	59	82(8360)	272.6(27800)	1900	4.9	177	194	RH-200 RK-203(N)	2.8(31)
3P-224	A11	35	16	610	152	82(8360)	272.6(27800)	1750	7	230	246.28	RH-200 RK-205(N)	2.8(33)
3P-224	A15	35	16	610	152	82(8360)	272.6(27800)	1750	7	230	238.6	RH-200 RK-207(N)	2.8(35)

3P-2Aの寸法と仕様は、赤いデータにあります。

寸法

* 技術的な変更が行われる場合があります。

モデル	-	A	B	B	C	D	D1	D2	E	E1	G max.	G max.	G最小	G最小	H	J	K	L	L1	L1	M	N	P	Q 最大	Q 最小	R max.	R 最小.	S	T	U
3P-215	A8	381	114	141	300	235	139.72	171.4	6	33	104	71	69	36	55	60	M30x3.5	6~M20	30	24	63.3	165	43	51.25	18.25	77.5	69.5	62	25.5	6~M16
3P-215	A11	381	114	130	300	235	196.87	260	6	22	104	82	69	47	55	60	M30x3.5	6~M20	30	33	63.3	165	43	51.25	18.25	77.5	69.5	62	25.5	3~M10
3P-218	A11	450	114	130	300	235	196.87	260	6	22	92	70	57	35	55	60	M30x3.5	6~M20	35	33	63.3	165	43	52.75	18.25	108	100	62	25.5	3~M10
3P-221	A8	530	125	152	380	330.2	139.72	171.4	6	33	97	64	62	29	55	60	M30x3.5	6~M24	31	24	71	180	60	96.5	24.5	86	78	65	25	6~M16
3P-221	A11	530	125	146	380	330.2	196.87	235	6	27	97	70	62	35	55	60	M30x3.5	6~M24	31	28	71	180	60	96.5	24.5	86	78	65	25	6~M20
3P-224	A11	610	125	146	380	330.2	196.87	235	6	27	97	70	62	35	55	60	M30x3.5	6~M24	31	28	71	180	60	96.5	24.5	125	117	65	25	6~M20
3P-224	A15	610	125	146	380	330.2	285.78	330.2	6	27	97	70	62	35	55	60	M30x3.5	6~M24	31	34	71	180	60	96.5	24.5	125	117	65	25	3~M12

* 3P-2Aの寸法と仕様はオレンジのデータにあります。

ダウンロード

モデル	2D pdf	2D dwg	3Dステップ
3P-215
3P-215A8
3P-215A11
3P-218
3P-218A11
3P-221
3P-221A8
3P-221A11
3P-224
3P-224A11
3P-224A15

用途

3P-224&RC-200S0a用途

ターニングセンタ

ターニングセンタ用の高精度チャックは、小ロット生産から大規模生産まで、最適な性能と信頼性を保証します。

関連用途

マシニングセンタ

マシニングセンタ用の耐久性と精度に優れたチャックで、パフォーマンスを向上させ、一貫した品質と生産性を保証します。

その他の用途

専用機

専用機用のカスタマイズチャックは、効率と精度を最大限に高めるために特化され、包括的なODMサービスを提供します。

その他の用途
