VH

COMBINED STATIONARY CHUCKS
https://www.autogrip-machinery.com/web/image/product.template/92/image_1920?unique=f2f354b

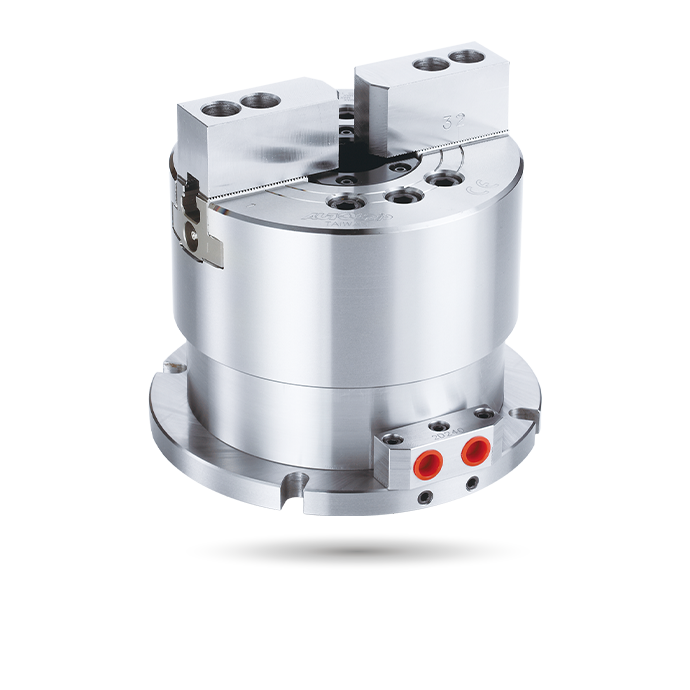

Durchgangsloch stationärer 2/3-Backen-Kraftspannfutter

Durchgangsloch | 2/3-BACKEN
  • STATIONÄRES FUTTER mit zwei oder drei Backen für Bohr-, Fräs- und andere Maschinen.
  • Die Spezifikation und Größe des passenden Spannfutters für das Modell VH2-2200 ist identisch mit dem Modell 2H-2.
  • Die Spezifikation und Größe des passenden Spannfutters für das Modell VH2-3200 ist identisch mit dem Modell 3H-2.
  • Die Spezifikation und Größe des passenden Backenfutters für Modell VH-200 ist gleich wie beim Modell 2H.
  • Die Spezifikation und Größe des passenden Spannfutters für das Modell VH-300 ist identisch mit dem Modell 3H.

Katalog herunterladen

Diese Kombination existiert nicht.


SpezifikationenAbmessungen HerunterladenZugehöriges Zubehör


Spezifikationen

ModellEff. Kolbenfläche
Erweitern
cm2		Eff. Kolbenfläche
Rücklauf
cm2		Backenhub
(Durchmesser) (mm)		Max. Druck
MPa (kgf/cm2)		Gewicht
(kg)
VH2-2204 52.4 46.7 5.5 2.0(20) 9.5
VH2-3204 52.4 46.7 5.5 3.0(30) 9.5
VH2-2205 63,7 57.9 5.5 2.0(20) 13.1
VH2-3205 63,7 57.9 5.5 3.0(30) 12.6
VH2-2206 97.1 88.5 6 1.8(17.9) 21.5
VH2-3206 97.1 88.5 6 2.7(26.8) 21.5
VH2-2208 128.9 113.6 7.6 2.1(20.7) 32.9
VH2-3208 128.9 113.6 7.6 2.9(28.6) 33.4
VH2-2210 189,2 174.3 8.9 1.9(19.2) 55
VH2-3210 189,2 174.3 8.9 2.9(28.7) 59



Abmessungen

ModellABCD(H7)EFGHJKLMNPQ
VH2-220411315513750527233459122.51292662RC1/4
VH2-320411315513750527233459122.51292662RC1/4
VH2-2205138168150605322334601251292662RC1/4
VH2-3205138168150605322334601251292662RC1/4
VH2-22061701941768054525368114314112662RC1/4
VH2-32061701941768054525368114314112662RC1/4
VH2-2208210217195805552944911601413.53075RC3/8
VH2-3208210217195805552944911601413.53075RC3/8
VH2-221026026624610067632471021921713.53075RC3/8
VH2-321026026624610067632471021921713.53075RC3/8

* Technische Änderungen vorbehalten.
