VH

组合式

中空立置式二/三爪夾頭

中空型 | 2/3爪

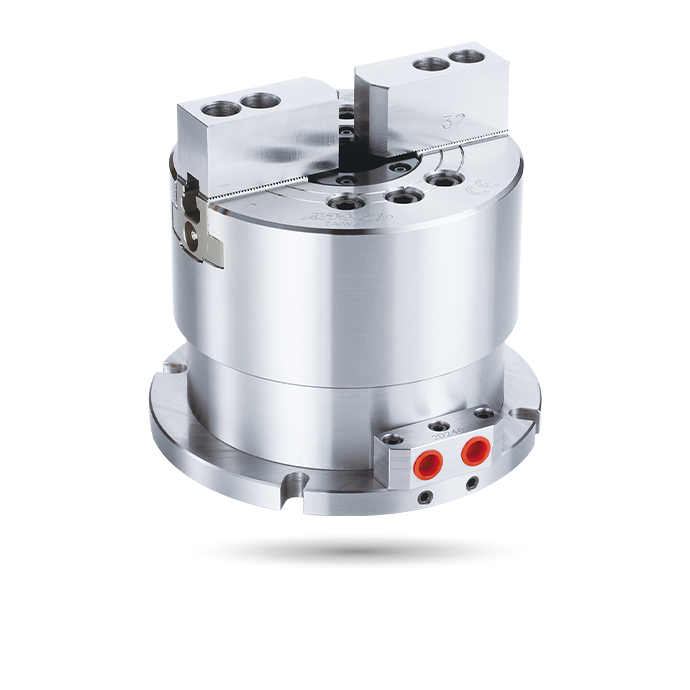

立置式中空动力卡盘，适合钻床、铣床或切削中心机使用，有二爪及三爪两种形式。

VH2-2200型式所配对之卡盘规格及寸法与2H-2型式相同。
VH2-3200型式所配对之卡盘规格及寸法与3H-2型式相同。
VH-200型式所配对之卡盘规格及寸法与2H型式相同。
VH-300型式所配对之卡盘规格及寸法与3H型式相同。

目录下载

规格

型号	活塞面积-押侧 cm²	活塞面积-拉侧 cm²	爪行程(直径) (mm)	最大使用压力 MPa (kgf/cm²)	重量 (kg)
VH2-2204	52.4	46.7	5.5	2.0(20)	9.5
VH2-3204	52.4	46.7	5.5	3.0(30)	9.5
VH2-2205	63.7	57.9	5.5	2.0(20)	13.1
VH2-3205	63.7	57.9	5.5	3.0(30)	12.6
VH2-2206	97.1	88.5	6	1.8(17.9)	21.5
VH2-3206	97.1	88.5	6	2.7(26.8)	21.5
VH2-2208	128.9	113.6	7.6	2.1(20.7)	32.9
VH2-3208	128.9	113.6	7.6	2.9(28.6)	33.4
VH2-2210	189.2	174.3	8.9	1.9(19.2)	55
VH2-3210	189.2	174.3	8.9	2.9(28.7)	59

尺寸

型号	A	B	C	D(H7)	E	F	G	H	J	K	L	M	N	P	Q
VH2-2204	113	155	137	50	5	27	23	34	59	122.5	12	9	26	62	RC1/4
VH2-3204	113	155	137	50	5	27	23	34	59	122.5	12	9	26	62	RC1/4
VH2-2205	138	168	150	60	5	32	23	34	60	125	12	9	26	62	RC1/4
VH2-3205	138	168	150	60	5	32	23	34	60	125	12	9	26	62	RC1/4
VH2-2206	170	194	176	80	5	45	25	36	81	143	14	11	26	62	RC1/4
VH2-3206	170	194	176	80	5	45	25	36	81	143	14	11	26	62	RC1/4
VH2-2208	210	217	195	80	5	55	29	44	91	160	14	13.5	30	75	RC3/8
VH2-3208	210	217	195	80	5	55	29	44	91	160	14	13.5	30	75	RC3/8
VH2-2210	260	266	246	100	6	76	32	47	102	192	17	13.5	30	75	RC3/8
VH2-3210	260	266	246	100	6	76	32	47	102	192	17	13.5	30	75	RC3/8

* 保留规格修改的权利

下载

型号	2D pdf	2D dwg	3D step
VH2-2204
VH2-3204
VH2-2205
VH2-3205
VH2-2206
VH2-3206
VH2-2208
VH2-3208
VH2-2210
VH2-3210
