VP

组合式

中实立置式二/三爪卡盘

中实型 | 2/3爪

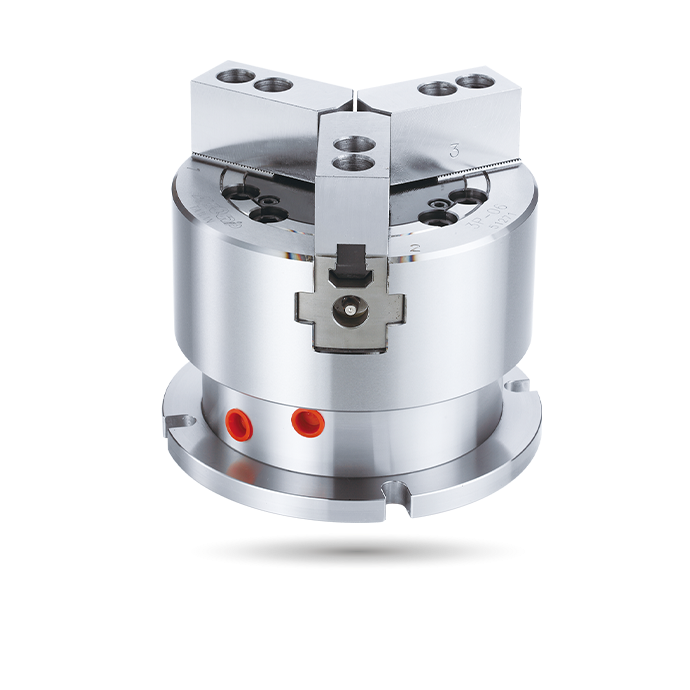

立置式中实动力卡盘，适合钻床，铣床或切削中心机使用，有二爪及三爪两种形式。
VP-200型式所配对之夹头规格及寸法与2P型式相同。
VP-300型式所配对之夹头规格及寸法与3P型式相同。

目录下载

规格

型号	活塞面积-押侧 cm²	活塞面积-拉侧 cm²	爪行程(直径) (mm)	最大使用压力 MPa (kgf/cm²)	重量 (kg)
VP-204	28.0	24.9	6.4	2.1(21)	7.1
VP-304	28.0	24.9	6.4	3.2(32)	7.4
VP-205	28.0	24.9	6.4	2.2(22)	10.2
VP-305	28.0	24.9	6.4	3.3(33)	10.6
VP-206	63.1	53.5	8.5	2.3(23)	18.3
VP-306	63.1	53.5	8.5	3.4(34)	19.8
VP-208	103.4	90.8	8.8	1.9(19)	31.6
VP-308	103.4	90.8	8.8	2.8(28)	33.6
VP-210	153.1	133.5	8.8	1.5(15)	52.8
VP-310	153.1	133.5	8.8	2.2(22)	54.5

尺寸

型号	A	B	C	D(H8)	E	F	G	H	J	K	L	M
VP-204	110	146	130	30	4.5	12	18	2	52	92	9	RC1/4
VP-304	110	146	130	30	4.5	12	18	2	52	92	9	RC1/4
VP-205	135	146	130	30	4.5	12	18	2	55	95	9	RC1/4
VP-305	135	146	130	30	4.5	12	18	2	55	95	9	RC1/4
VP-206	165	178	160	40	5	12	14.5	12.5	74	125	11	RC1/4
VP-306	165	178	160	40	5	12	14.5	12.5	74	125	11	RC1/4
VP-208	210	205	186	40	5	14	15	16	85	140	11	RC1/4
VP-308	210	205	186	40	5	14	15	16	85	140	11	RC1/4
VP-210	254	248	225	50	6	17	20	18	89	176	13	RC3/8
VP-310	254	248	225	50	6	17	20	18	89	176	13	RC3/8

* 保留规格修改的权利

下载

型号	2D pdf	2D dwg	3D step
VP-204
VP-304
VP-205
VP-305
VP-206
VP-306
VP-208
VP-308
VP-210
VP-310
