VH

COMBINED STATIONARY CHUCKS

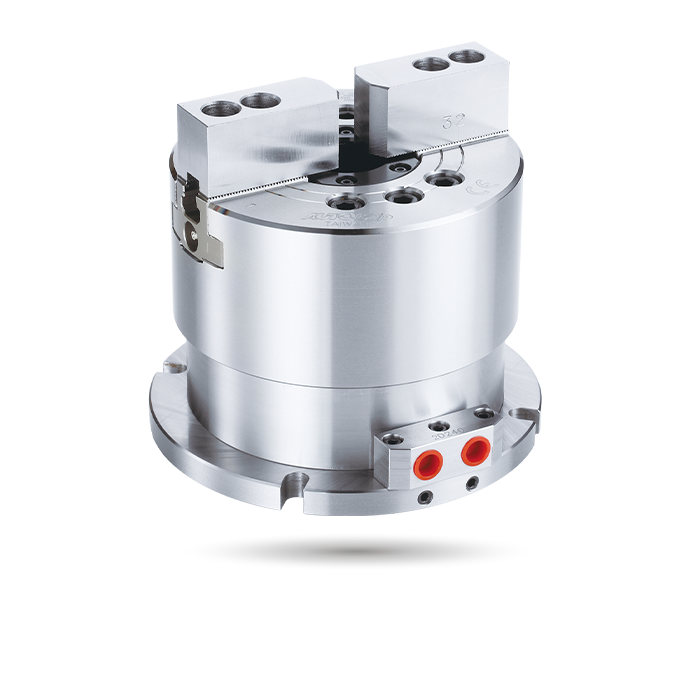

貫通穴固定2/3爪パワーチャック

スルーホール | 2/3-ジョー

ドリル、フライス盤、その他の機械用の2または3つのジョーを備えた固定チャック。
モデルVH2-2200に対応するチャックの仕様とサイズはモデル2H-2と同じです。
モデルVH2-3200に対応するチャックの仕様とサイズはモデル3H-2と同じです。
モデルVH-200に対応するチャックの仕様とサイズはモデル2Hと同じです。
モデルVH-300に対応するチャックの仕様とサイズはモデル3Hと同じです。

カタログダウンロード

仕様

モデル	有効ピストン面積伸長 cm²	有効ピストン面積リトラクト cm²	ジョーストローク (直径) (mm)	最大圧力 MPa (kgf/cm²)	重量 (kg)
VH2-2204	52.4	46.7	5.5	2.0(20)	9.5
VH2-3204	52.4	46.7	5.5	3.0(30)	9.5
VH2-2205	63.7	57.9	5.5	2.0(20)	13.1
VH2-3205	63.7	57.9	5.5	3.0(30)	12.6
VH2-2206	97.1	88.5	6	1.8(17.9)	21.5
VH2-3206	97.1	88.5	6	2.7(26.8)	21.5
VH2-2208	128.9	113.6	7.6	2.1(20.7)	32.9
VH2-3208	128.9	113.6	7.6	2.9(28.6)	33.4
VH2-2210	189.2	174.3	8.9	1.9(19.2)	55
VH2-3210	189.2	174.3	8.9	2.9(28.7)	59

寸法

モデル	A	B	C	D(H7)	E	F	G	H	J	K	L	M	N	P	Q
VH2-2204	113	155	137	50	5	27	23	34	59	122.5	12	9	26	62	RC1/4
VH2-3204	113	155	137	50	5	27	23	34	59	122.5	12	9	26	62	RC1/4
VH2-2205	138	168	150	60	5	32	23	34	60	125	12	9	26	62	RC1/4
VH2-3205	138	168	150	60	5	32	23	34	60	125	12	9	26	62	RC1/4
VH2-2206	170	194	176	80	5	45	25	36	81	143	14	11	26	62	RC1/4
VH2-3206	170	194	176	80	5	45	25	36	81	143	14	11	26	62	RC1/4
VH2-2208	210	217	195	80	5	55	29	44	91	160	14	13.5	30	75	RC3/8
VH2-3208	210	217	195	80	5	55	29	44	91	160	14	13.5	30	75	RC3/8
VH2-2210	260	266	246	100	6	76	32	47	102	192	17	13.5	30	75	RC3/8
VH2-3210	260	266	246	100	6	76	32	47	102	192	17	13.5	30	75	RC3/8

* 技術的な変更がある場合があります。

ダウンロード

モデル	2D pdf	2D dwg	3D ステップ
VH2-2204
VH2-3204
VH2-2205
VH2-3205
VH2-2206
VH2-3206
VH2-2208
VH2-3208
VH2-2210
VH2-3210
