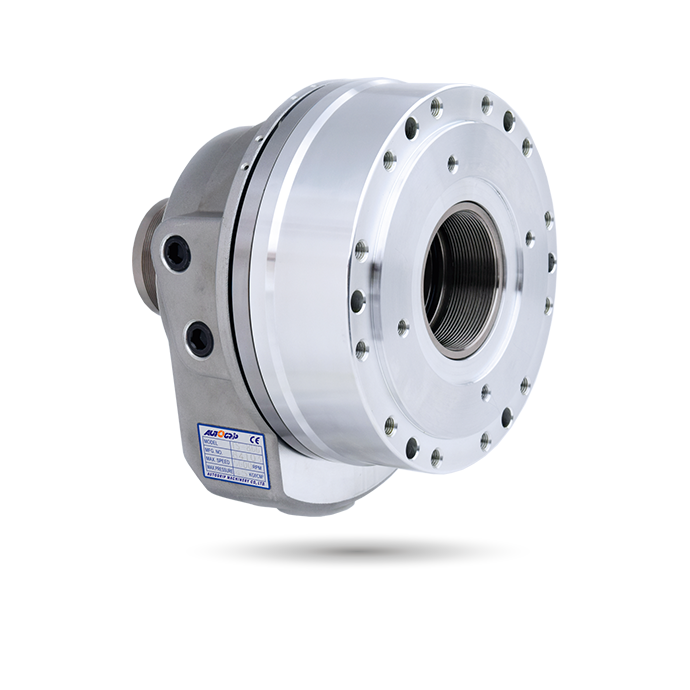

Kurzer, rotierender Hydraulikzylinder mit großem Durchgangsloch und Sicherheitsvorrichtung

Durchgangsbohrung | Supergroße Durchgangsbohrung
  • Größeres Durchgangsloch-Design.
  • Superkurze Form, leichtgewichtig.
  • Eingebaute Sicherheitsrückschlagventile und Druckentlastungsventile.
  • Vorder-/Hinterseitenmontage.
  • Der Durchmesser des Ablassanschlusses des Kühlmittelkollektors ist optional. Standard: Ø33 ; optional: Ø40, Ø60.

Der Durchmesser des Ablassanschlusses des Kühlmittelkollektors ist optional. Standard: Ø33 ; optional: Ø40, Ø60.

Patentnummern :
Taiwan : PAT.NO.M491534
China : PAT.NO.ZL201420584274.5

Katalog herunterladen

Diese Kombination existiert nicht.


 SpezifikationenAbmessungen HerunterladenProduktanwendungZugehöriges Zubehör


 Spezifikationen

Modell Eff. Kolbenfläche cm2
Ausfahren
Eff. Kolbenfläche cm2
Einziehen
Kolbenhub
(mm)
Max. Geschwindigkeit
min-1 (U/min)
Max. Druck
MPa (kgf/cm2)
I
kgm 2
Gewicht
(kg)
Gesamtes Öl-Leckage
l/min
TS-539
72.467.11580004.5(45)
0.012
6.93.0
TS-866
168155.52556004.5(45)
0.05616.34.0
TS-1081
189,2174.3
2548004.5(45)
0.0850a0
21,24.3
TS-1210
231.7222.03035003.5(35)
0.19335.66.0



Abmessungen

* Technische Änderungen vorbehalten.

Modell
 A
(I.D.)
BB1CDE
(h7)		FG1
max.		G1
min.		G2
max
G2
min.		HJKLL1L2M1M2M3N1N2N3O1
(H8)
O2
(H8)
PQ1Q2Q3 R
(g7)
S
(H7)
TUVW1W2X1X2Y1Y2Z
TS-539 1071431411251251105215042.527,557911246~M10x20
M8x60 12M45x1.5
2512M44x1.5
2684239858.530RC1/4
4269721031062.510054M6x10 90M5x12 5
TS-86616521120719019016885250553072.510714912~M10x20
M10x80
17,5M75x2
3515M74x1.5
3787266.51051245RC1/2
72100111154129514088M6x12140M6x105
TS-1081180226222205205
16810025058337411516612~M10x20
M10x90
18M90x2
3515M89X2.0
38985811091545RC1/2
8611312317516103160103M6x12160M6x10 5
TS-1210210263260240240
200125300643493.5136.5193.512~M10x20
M12x100
20M115x2
3515M118x2.0
4791101061311646RC1/2
11514515121016103160133M6x12195M6x115



Herunterladen

Modell 2D pdf 2D Zeichnung3D Schritt
TS-539



TS-866

 TS-1081



TS-1210



Drehzentrum

Hochpräzisionsspannfutter für Drehzentren, die sowohl bei Kleinserien- als auch bei Großserienproduktion optimale Leistung und Zuverlässigkeit gewährleisten.

Verwandte Anwendungen

Bearbeitungszentrum

Dauerhafte und präzise Spannfutter für Bearbeitungszentren, die Leistung steigern und gleichbleibende Qualität und Produktivität gewährleisten.

Andere Anwendungen

Spezialmaschine

Kundenspezifische Spannfutter für Sondermaschinen, maßgeschneidert für maximale Effizienz und Präzision, mit umfassenden ODM-Dienstleistungen.

Andere Anwendungen
