TH

Thru-Hole | Hydraulic

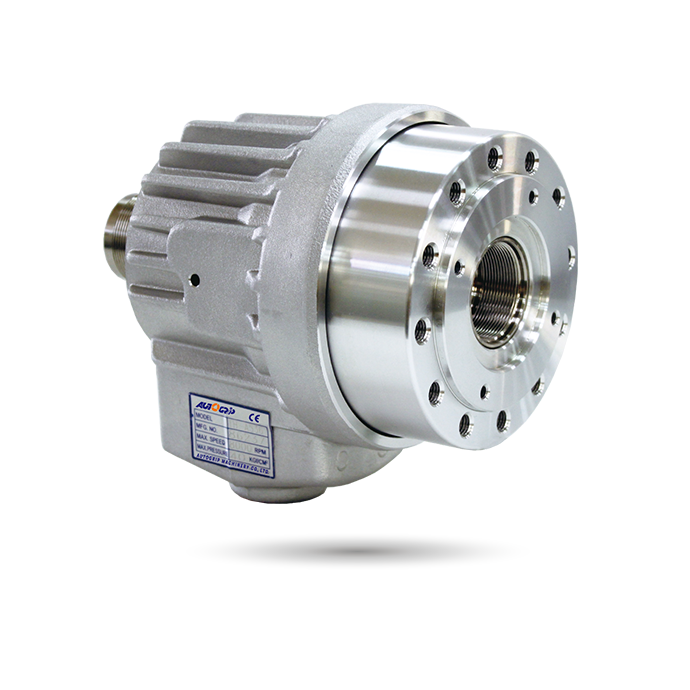

Durchgangsloch-Drehhydraulikzylinder mit Sicherheitsvorrichtung

Durchgangsloch | Hydraulisch

Super hohe Geschwindigkeit, leichtes großes Durchgangsloch.
Eingebautes Rückschlagventil, das verhindert, dass der Innendruck plötzlich abfällt, sodass das Werkstück nicht herausfliegen und einen schweren Unfall verursachen kann.

Katalog herunterladen

Spezifikationen

Modell	Eff. Kolbenfläche Ausfahren cm²	Eff. Kolbenfläche Zurückziehen cm²	Kolbenhub (mm)	Max. Drehzahl min^-1 (U/min)	Max. Druck MPa (kgf/cm²)	I kg7m ²	Gewicht (kg)	Gesamtes Ölleck l/min.
TH-428	53.2	50.5	10	8000	4.0(40)	0.008	5.8	3.0
TH-A536	69.8	67.5	15	8000	4.0(40)	0.05	8.3	3.0

Abmessungen

* Technische Änderungen vorbehalten.

Modell	A(I.D.)	B	C	D	E(h7)	F	G1 Max.	G1 Min.	G2 Max.	G2 Min.	H	J	K	L	M1	M2	M3	N1	N2	O1(H8)	O2(H8)	P	Q1	Q2	Q3	R(g7)	S	T	U	V	W1	W2	X1	X2
TH-428	90	130	120	100	80	40	10	0	35	25	45	127.5	155	6-M8x15	M33x1.5	25	12	M34x1.5	26	30	28	101.5	11	24	RC1/4	32	45	65	86	4	72	105	76	M4x7
TH-A536	105	150	135	115	100	48	15	0	40	25	40	118	166	6-M10x20	M42x1.5	25	15	M44x1.5	28	38	36	111.5	10	24	RC1/4	42	55	73	98	4	80	110	83	M5x10

Herunterladen

Modell	2D pdf	2D Zeichnung	3D-Schritt
TH-428
TH-A536
