TS

Thru-Hole

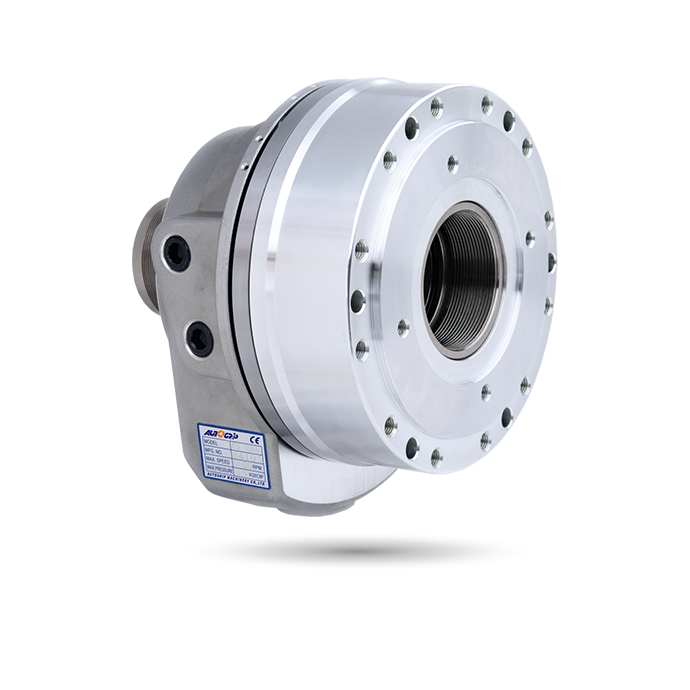

大径スルーホールと安全装置を備えた短型回転油圧シリンダ

スルーホール | 超大型スルーホール

より大きなボアスルーホールデザイン。
超短形状、軽量。
内蔵の安全チェック弁と圧力リリーフ弁。
前/後端取り付け。
冷却剤コレクターの排水口の直径はオプションです。デフォルト：d833；オプション：d840、d860。

冷却剤コレクターの排水口の直径はオプションです。デフォルト：d833；オプション：d840、d860。

特許番号：
台湾：PAT.NO.M491534
中国：PAT.NO.ZL201420584274.5

カタログダウンロード

仕様

モデル	有効ピストン面積 cm² 拡張	有効ピストン面積 cm² リトラクト	ピストンストローク (mm)	最大速度分^-1 (r.p.m.)	最大圧力 MPa (kgf/cm²)	I kgm ²	重量 (kg)	総オイル漏れリットル/分
TS-539	72.4	67.1	15	8000	4.5(45)	0.012	6.9	3.0
TS-866	168	155.5	25	5600	4.5(45)	0.056	16.3	4.0
TS-1081	189.2	174.3	25	4800	4.5(45)	0.085	21.2	4.3
TS-1210	231.7	222.0	30	3500	3.5(35)	0.193	35.6	6.0

寸法

* 技術的な変更の対象となります。

モデル	A (I.D.)	B	B1	C	D	E (h7)	F	G1 max.	G1 分	G2 最大	G2 分	H	J	K	L	L1	L2	M1	M2	M3	N1	N2	N3	O1 (H8)	O2 (H8)	P	Q1	Q2	Q3	R (g7)	S (H7)	T	U	V	W1	W2	X1	X2	Y1	Y2	Z
TS-539	107	143	141	125	125	110	52	15	0	42.5	27.5	57	91	124	6~M10x20	M8x60	12	M45x1.5	25	12	M44x1.5	26	8	42	39	85	8.5	30	RC1/4	42	69	72	103	10	62.5	100	54	M6x10	90	M5x12	5
TS-866	165	211	207	190	190	168	85	25	0	55	30	72.5	107	149	12~M10x20	M10x80	17.5	M75x2	35	15	M74x1.5	37	8	72	66.5	105	12	45	RC1/2	72	100	111	154	12	95	140	88	M6x12	140	M6x10	5
TS-1081	180	226	222	205	205	168	100	25	0	58	33	74	115	166	12~M10x20	M10x90	18	M90x2	35	15	M89X2.0	38	9	85	81	109	15	45	RC1/2	86	113	123	175	16	103	160	103	M6x12	160	M6x10	5
TS-1210	210	263	260	240	240	200	125	30	0	64	34	93.5	136.5	193.5	12~M10x20	M12x100	20	M115x2	35	15	M118x2.0	47	9	110	106	131	16	46	RC1/2	115	145	151	210	16	103	160	133	M6x12	195	M6x11	5

ダウンロード

モデル	2D pdf	2D dwg	3D step
TS-539
TS-866
TS-1081
TS-1210
