TR

Thru-Hole

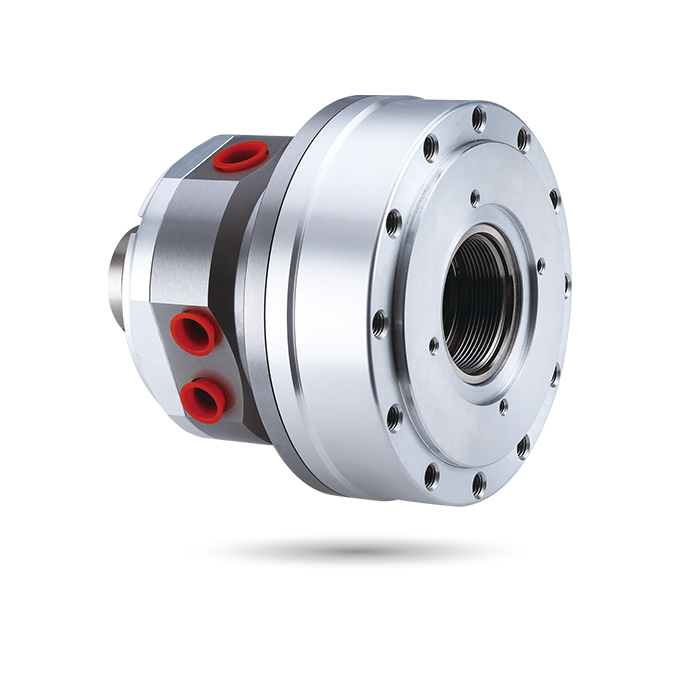

安全装置付き短型スルーホールロータリーハイドロリックシリンダ

短型スルーホール | ハイドロリック

これはコンパクトで短形状、軽量なスルーホールロータリーシリンダです。
特許取得済みの内蔵安全チェックバルブと圧力解放バルブを装備。
大型の給排口、大量の入力とスムーズな排水を維持。
シリンダの取り付け時には前端または後端からねじ込むことができます。
垂直または水平スピンドルで使用可能。

特許番号 :
台湾 : PAT.NO.M491534
中国 : PAT.NO.ZL201420584274.5

カタログダウンロード

仕様

モデル	有効ピストン面積拡張 cm²	有効ピストン面積収縮 cm²	ピストンストローク (mm)	最大速度 min^-1 (r.p.m.)	最大圧力 MPa (kgf/cm²)	I kgm ²	重量 (kg)	総油漏れリットル/分
TR-539	72.4	67.1	15	8000	4.0(40)	0.010	6.8	3.0
TR-646	105	93.9	15	7000	4.0(40)	0.015	9.5	3.0
TR-853	135.3	125	20	6300	4.0(40)	0.032	11.5	3.9
TR-1075	170	155	25	4500	4.0(40)	0.065	18	4.2
TR-1291	234	217.5	30	3500	4.0(40)	0.092	29.5	4.5

寸法

* 技術的な変更がある場合があります。

モデル	A (I.D.)	B	C	D	E (h7)	F	G1 (max.)	G1 (分)	G2 (最大)	G2 (最小)	H	J	K	L	L1	L2	M1	M2	M3	N1	N2	N3	O1(H8)	O2(H8)	P	Q1	Q2	Q3	R(g7)	S	T	U1	U2	V1	V2	W1	W2	Z	Z1
TR-539	107	143	125	125	110	52	15	0	34	19	4	97	133	6~M10x20	M8x60	12	M45x1.5	25	12	M44x1.5	8	25	42	39	92.5	6.5	26	RC1/4	42	40	103	52.5	55	53	M5x8	90	M5x9	RC1/2	5
TR-646	128	165	147	147	130	65	15	0	34	19	3.5	97	135	12~M10x20	M8x60	11.5	M55x2	25	13	M52x1.5	8	25	50	46	95	5	32	RC3/8	50	50	116	59	62	61.5	M5x9	98	M5x9	RC1/2	5
TR-853	145	185	165	170	130	70	20	0	47	27	4.5	118.5	160	12-M10x20	M8x75	12	M60x2	30	15	M58x1.5	8	30	55	53	114	8	34	RC3/8	56	50	128	65	67	70	M5x10	110	M6x11	RC1/2	5
TR-1075	170	212	190	190	160	95	25	0	52	27	4.5	129.5	181	12-M10x20	M10x85	16	M85x2	35	15	M84x2	9	33	80	75	123.5	12	40	RC1/2	81	50	164	83	86	95	M5x10	155	M6x11	RC3/4	5
TR-1291	200	248	225	215	180	110	30	0	59	29	5	146	240.5	12~M12x24	M10x95	16	M100x2	35	15	M99x2	9	38	95	91	139	14	45	RC1/2	96	50	180	91.5	93	110.5	M6x12	165	M6x12	RC3/4	5

ダウンロード

モデル	2D pdf	2D dwg	3D step
TR-539
TR-646
TR-853
TR-1075
TR-1291
