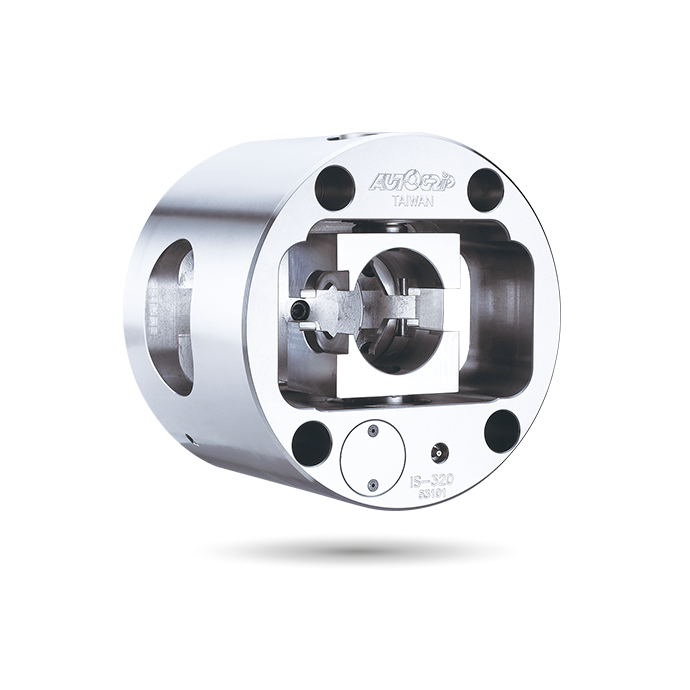

Automatisches Teilapparat-Spannfutter

Teilapparat-Spannfutter für CNC-Drehmaschinen, Fräsmaschinen

Das automatisch indexierende Spannfutter kann das Werkstück an beiden Enden mit nur einer Spannung drehen.
Das Indexieren erfolgt während der Spindeldrehung und kann einen schnellen Wechsel zwischen mehreren Arbeitsachsen durchführen.
Alle Teile des Spannfutters gehärtet, geschliffen und direkt geschmiert.
Abgedichtet gegen Späne, Splitter und Kühlmittel.
Hohe Steifigkeit und hohe Wiederholgenauigkeit.
Einzigartiges Indexierungs- und Hydrauliksystem, mit Druckerkennungsvorrichtung im Futter, hohe Zuverlässigkeit.
Das Teilapparat-Drehfutter verkürzt die Spannzeit des Werkstücks und löst die Probleme der niedrigen manuellen Betriebseffizienz und der schlechten Genauigkeit.
Das Teilapparat-Spannfutter kann die Verarbeitungsqualität des Werkstücks verbessern und reduziert die Arbeitsbelastung, senkt die Produktionskosten.

Katalog herunterladen

Spezifikationen

Modell	Index Winkel Grad	Backenhub (mm)	Max. Spannbereicha0 Durchmesser (mm)	Maximale Spannfläche Länge (mm)	Max. Druck MPa (kgf/cm²)	Max.a0Spannkrafta0 kNa0(kgf)	Max. Drehzahl min^-1 (U/min)	I kg2	Gewicht (kg)	DREHENDES GELENK	Hauptspindel Bohrung(mm)	Spannbackea0 Gewicht (kg)
*IS-205	4x90b	15	40	120	45	12.7(1295)	4000	0,2	25	IRJ-5E2	46 und höher	0.6
*IS-225	4x900	15	55	140	45	12.7(1295)	3600	0.25	30	IRJ-5E2	46 und höher	0.6
IS-254	4x90b	20	65	160	45	19.5a0(1990)	3100	0.41	41	IRJ-5E1	61 und höher	0.6
IS-275	4x90°	20	80	220	45	25.4a0(2590)	2500	0.61	52	IRJ-5E1	61 und höher	1.2
IS-315	4x90b	20	100	230	45	25.0a0(2550)	1200	1.13	76	IRJ-5E1	61 und höher	1.8
*IS-350	4x900	23	135	240	45	25.0 (2550)	1200	1.8	91	IRJ-5E1	61 und mehr	2.0
*IS-400	4x900	30	170	260	45	34.50a0(3510)	1000	3.4	125	IRJ-5E1	61 und mehr	4.0
*IS-500	4x900	35	220	310	45	45.7a0(4660)	1000	9.4	220	IRJ-5E1	61 und mehr	6.0

Modelle, die mit einem Sternchen (*) gekennzeichnet sind, sind Sonderanfertigungen.

Abmessungen

Modell	A	B	B1	B2	C(H6)	D	E	F	G	H	J	K	L	M	N	N1	P	Q(H7)	R	S(H7)	S1	T	T1	U	V	W
*IS-205	205	148	5	20	170	133,4	45	11	34.5	15	113	35	12,5	M6	15	5	40	18	M8	12	-	85	-	47	36	5
*IS-225	225	154	5	20	170	133,4	45	11	44	13	119	35	12,5	M6	15	5	40	14	M8	12	-	95	-	57	46	5
IS-254	254	190	5	23	220	171.4	60	13	47.5	18	155	48	13	M8	20	5	40	18	M10	20	-	106	-	57	46.5	5.5
IS-275	275	213	5	26	220	171.4	60	13	58	20	171	48	18	M10	20	6	80	18	M10	20	-	125	-	67	57	7
IS-315	315	232	5	22	220	171.4	60	13	71	18.5	187	50	18	M10	20	6	75	24	M12	25	-	136	-	85	70	7.5
*IS-350	350	240	5	22	220	171.4	60	13	85.5	21	193	50	18	M10	23	6	75	24	M12	22	60	145	-	102	87,5	7
*IS-400	400	260	6	30	300	235	60	13	99	21	220	60	23	M10	30	8	100	22	M12	24	70	-	330	112	100	10
*IS-500	500	308	6	38	380	330.2	60	13	131	21	266	68	25	M10	35	8	100	22	M12	24	75	-	410	156	132	10

Die maximale Drehzahl kann nur erreicht werden, wenn der Hydraulikdruck auf seinem Maximum ist. Zusätzlich dürfen der Betriebsdruck und das Gewicht der Spannvorrichtung die in der obigen Tabelle angegebenen Werte nicht überschreiten.
Das Indexieren kann während der Spindeldrehung durchgeführt werden. Es wird jedoch empfohlen, bei hohen Drehzahlen die Geschwindigkeit um 50% zu reduzieren, um Vibrationen zu vermeiden, die durch Ungleichgewicht entstehen, wenn sich das Werkstück in einer Zwischenposition befindet. Außerdem kann das Indexieren je nach Form des Werkstücks während der Spindeldrehung nicht möglich sein.
*Modell zeigt spezielle Spezifikationen für die Auftragsproduktion und ist nicht auf Lager.
*Indexwinkel 8x45^o oder spezifischer Winkel, bitte kontaktieren Sie AUTOGRIP für detaillierte Informationen. Danke.
