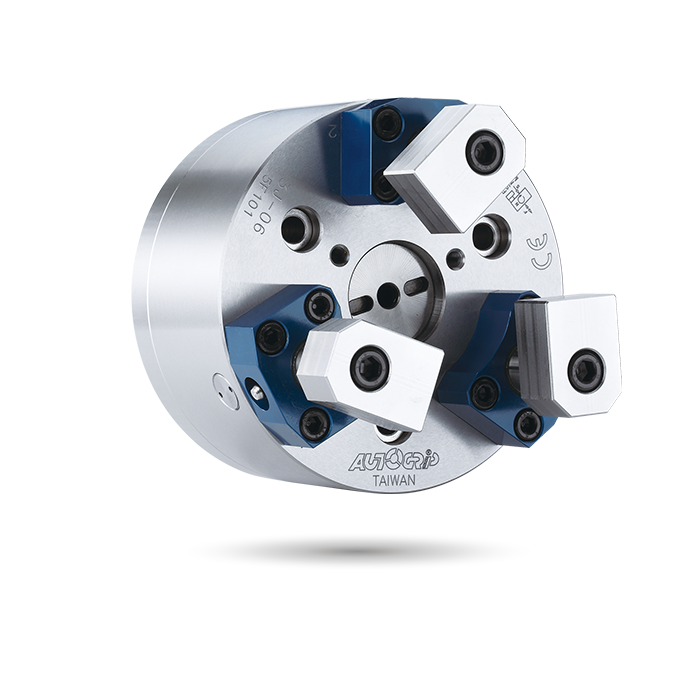

3J

Non-Thru-Hole | 3-JAW

Fingerkraftspannfutter

Nicht-Durchgangsloch | 3-BACKEN

Halten am Endstück und Verhindern der Verformung des Werkstücks.
Geeignet für die Bearbeitung von dünnwandigen Werkstücken.
Der kompensierende Haltemechanismus kann unregelmäßige Oberflächenwerkstücke gut erfassen.
Luftdichter Druckprüfungsfunktion ist optional.

Katalog herunterladen

Spezifikationen

Modell	Drehhub (mm)	Spannhub (mm)	Backen Kompensation (mm)	Spann Durchmesser Max. (mm)	Spann Durchmesser Min. (mm)	Max. D.B. Zug kN (kgf)	Max. Spannkraft kN (kgf)	Max. Drehzahl min^-1 (U/min)	I kg·m²	Gewicht (kg)	Passender Zylinder	Max. Druck MPa (kgf/cm²)
3J-05	12	8	2	53	25	7.5 (765)	6.0 (612)	4000	0.02	11.0	RK-100 ODER RK-100(N)	1.0(10)
3J-06	12	8	2	79	55	9.0 (918)	7.5 (765)	4000	0.04	12.0	RK-100 ODER RK-100(N)	1.2(12)
3J-08	12	8	2	106	75	18.0 (1835)	16,5 (1680)	3500	0,13	23,0	RK-100 ODER RK-100(N)	2.5(25)
3J-10	12	8	2.5	150	119	18.0 (1835)	16,5 (1680)	3500	0.3	33.0	RK-100 ODER RK-100(N)	2.5(25)
3J-12	12	8	2.5	200	169	18.0 (1835)	16,5 (1680)	3000	0.56	44.0	RK-100 ODER RK-100(N)	2.5(25)

Abmessungen

Modell	A	B	C	D	F	G max.	G min.	J	J1	K	L	L1	M max.	M min.	N	P	Q	R	S	T	U
3J-05	135	86	110	82.6	40	75	55	25	9	M12X1.75	M10	15	56	36	20	M10	42.5	27	3~M6	50	-
3J-06	165	86	140	104.8	45	75	55	28	12	M16X2	M10	15	56	36	20	M10	57,5	40	3~M8	64	-
3J-08	210	90	170	133.4	56	80	60	38	16	M20X2.5	M12	18	71	51	25	M12	77.5	53.5	6~M8	104	200
3J-10	254	95	220	171.4	56	75	55	38	16	M20X2.5	M16	24	71	51	25	M12	99.5	75.5	6~M8	140	200
3J-12	304	95	220	171.4	56	75	55	38	16	M20X2.5	M16	24	71	51	25	M12	124.5	100.5	6~M8	190	200

Herunterladen

Modell	2D pdf	2D-Zeichnung	3D Schritt
3J-05
3J-06
3J-08
3J-10
3J-12

Anwendungen

(3J-08) Angewandt auf die Maschine

3J Spannaktiona0
