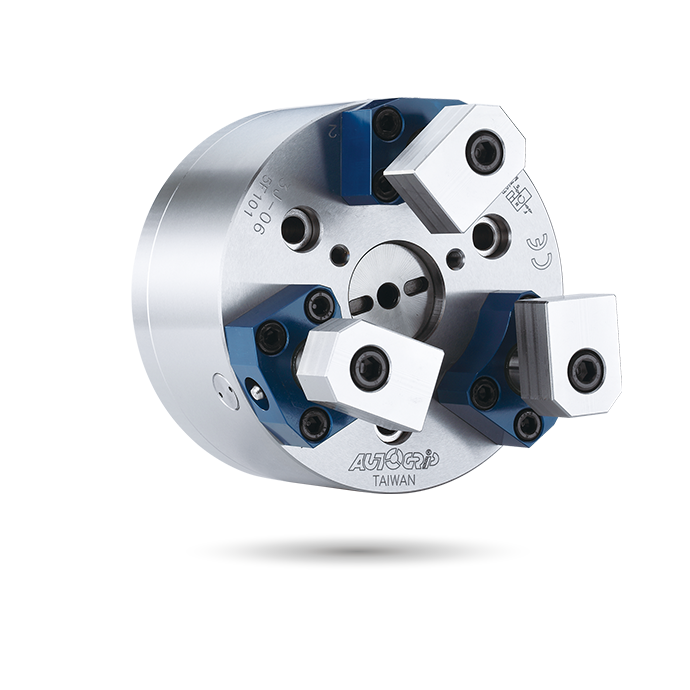

3J

规格

型号	回转行程 (mm)	夹持行程 (mm)	爪补偿量 (mm)	最大夹持直径 (mm)	最小夹持直径 (mm)	容许最大入力 kN(kgf)	最大夹持力 kN (kgf)	最高回转数 min^-1 (r.p.m.)	I kg‧m ²	重量 (kg)	适用回转缸	最大使用压力 MPa (kgf/cm²)
3J-05	12	8	2	53	25	7.5 (765)	6.0 (612)	4000	0.02	11.0	RK-100 OR RK-100(N)	1.0(10)
3J-06	12	8	2	79	55	9.0 (918)	7.5 (765)	4000	0.04	12.0	RK-100 OR RK-100(N)	1.2(12)
3J-08	12	8	2	106	75	18.0 (1835)	16.5 (1680)	3500	0.13	23.0	RK-100 OR RK-100(N)	2.5(25)
3J-10	12	8	2.5	150	119	18.0 (1835)	16.5 (1680)	3500	0.3	33.0	RK-100 OR RK-100(N)	2.5(25)
3J-12	12	8	2.5	200	169	18.0 (1835)	16.5 (1680)	3000	0.56	44.0	RK-100 OR RK-100(N)	2.5(25)

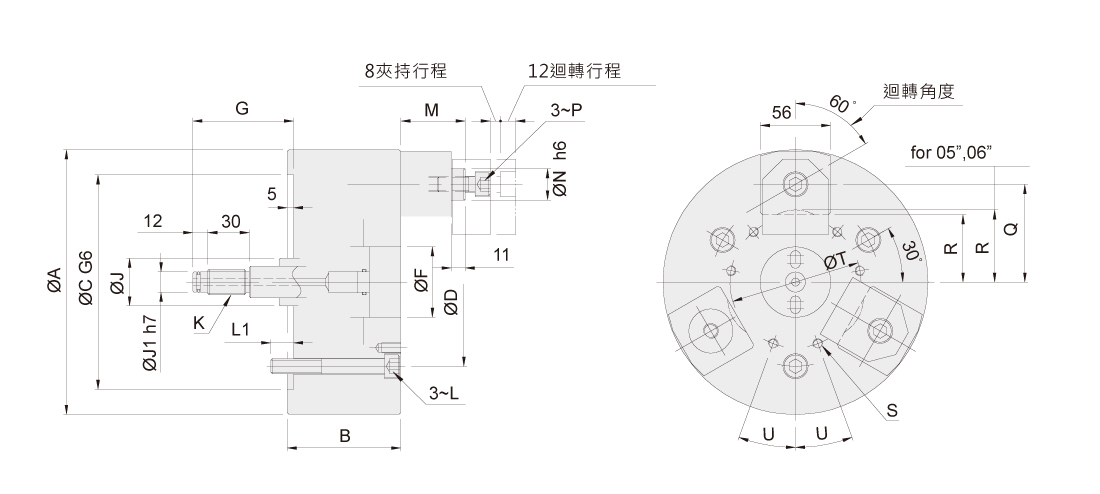

型号	A	B	C	D	F	G max.	G min.	J	J1	K	L	L1	M max.	M min.	N	P	Q	R	S	T	U
3J-05	135	86	110	82.6	40	75	55	25	9	M12X1.75	M10	15	56	36	20	M10	42.5	27	3~M6	50	-
3J-06	165	86	140	104.8	45	75	55	28	12	M16X2	M10	15	56	36	20	M10	57.5	40	3~M8	64	-
3J-08	210	90	170	133.4	56	80	60	38	16	M20X2.5	M12	18	71	51	25	M12	77.5	53.5	6~M8	104	20°
3J-10	254	95	220	171.4	56	75	55	38	16	M20X2.5	M16	24	71	51	25	M12	99.5	75.5	6~M8	140	20°
3J-12	304	95	220	171.4	56	75	55	38	16	M20X2.5	M16	24	71	51	25	M12	124.5	100.5	6~M8	190	20°
