3J

Non-Thru-Hole | 3-JAW

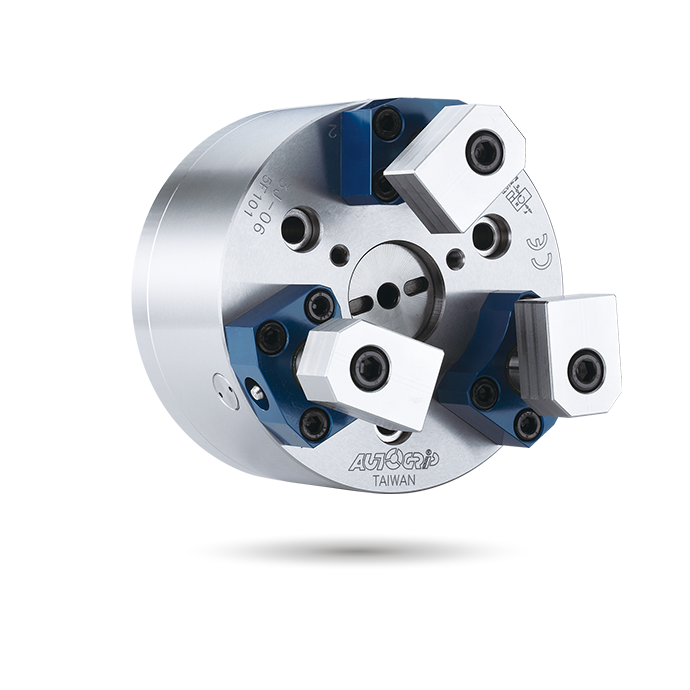

フィンガーパワーチャック

Non-Thru-Hole | 3-JAW

端面で把握し、ワークピースの変形を防止します。
薄壁ワークピース加工に適しています。
把持補償機構は、不規則な表面のワークピースをしっかりと把握できます。
気密圧力検出機能はオプションです。

カタログダウンロード

仕様

モデル	回転ストローク (mm)	クランプストローク (mm)	顎の補正 (mm)	チャッキング最大径 (mm)	チャッキング直径最小 (mm)	最大 D.B. プル kN (kgf)	最大クランプ力 kN (kgf)	最大速度 min^-1 (r.p.m.)	I kgm ²	重量 (kg)	対応シリンダー	最大圧力 MPa (kgf/cm²)
3J-05	12	8	2	53	25	7.5 (765)	6.0 (612)	4000	0.02	11.0	RK-100 OR RK-100(N)	1.0(10)
3J-06	12	8	2	79	55	9.0 (918)	7.5 (765)	4000	0.04	12.0	RK-100 OR RK-100(N)	1.2(12)
3J-08	12	8	2	106	75	18.0 (1835)	16.5 (1680)	3500	0.13	23.0	RK-100 OR RK-100(N)	2.5(25)
3J-10	12	8	2.5	150	119	18.0 (1835)	16.5 (1680)	3500	0.3	33.0	RK-100 OR RK-100(N)	2.5(25)
3J-12	12	8	2.5	200	169	18.0 (1835)	16.5 (1680)	3000	0.56	44.0	RK-100 OR RK-100(N)	2.5(25)

寸法

モデル	A	B	C	D	F	G max.	G最小	J	J1	K	L	L1	M 最大	M min.	N	P	Q	R	S	T	U
3J-05	135	86	110	82.6	40	75	55	25	9	M12X1.75	M10	15	56	36	20	M10	42.5	27	3~M6	50	-
3J-06	165	86	140	104.8	45	75	55	28	12	M16X2	M10	15	56	36	20	M10	57.5	40	3~M8	64	-
3J-08	210	90	170	133.4	56	80	60	38	16	M20X2.5	M12	18	71	51	25	M12	77.5	53.5	6~M8	104	206
3J-10	254	95	220	171.4	56	75	55	38	16	M20X2.5	M16	24	71	51	25	M12	99.5	75.5	6~M8	140	206
3J-12	304	95	220	171.4	56	75	55	38	16	M20X2.5	M16	24	71	51	25	M12	124.5	100.5	6~M8	190	206

ダウンロード

モデル	2D pdf	2D図面	3Dステップ
3J-05
3J-06
3J-08
3J-10
3J-12

用途

(3J-08) 機械に適用

3J クランプアクションa0

3Ja0クランプアクションa0

ターニングセンタ

ターニングセンタ用の高精度チャックは、小ロットおよび大規模生産の両方で最適な性能と信頼性を確保します。
