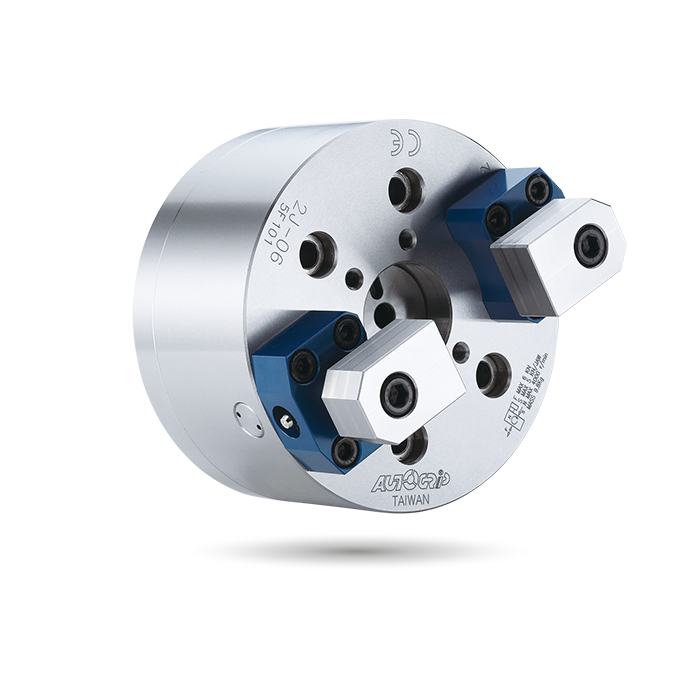

2J

Non-Thru-Hole | 2-JAW

フィンガーパワーチャック

非貫通穴 | 2-JAW

このフィンガーパワーチャックは、自動ロードアンロードシステム専用に設計されており、ロボットアームと連携して作業可能です。
端面での把持とワークピースの変形防止。
薄壁ワークピースの加工に適しています。
把持補償メカニズムは、不規則な表面のワークピースをうまく把持できます。
気密圧力検出機能はオプションで、加工時の過剰な切りくずやチップを防ぐことができます。

カタログダウンロード

仕様

モデル	回転ストローク (mm)	クランプストローク (mm)	Jaw's 補償 (mm)	チャッキング直径最大 (mm)	チャッキング径最小 (mm)	最大D.B. プル kN (kgf)	最大クランプ力 kN (kgf)	最大速度分^-1 (r.p.m.)	I kgm ²	重量 (kg)	対応シリンダー	最大圧力 MPa (kgf/cm²)
2J-05	12	8	2	53	25	5.0 (510)	4.0 (408)	4000	0.015	9	RK-100 OR RK-100(N)	0.7(7)
2J-06	12	8	2	79	55	6.0 (612)	5.0 (510)	4000	0.035	9.8	RK-100 OR RK-100(N)	0.8(8)
2J-08	12	8	2	106	75	12.0 (1224)	11.0 (1122)	3500	0.12	20.3	RK-100 OR RK-100(N)	1.7(17)
2J-10	12	8	2.5	150	119	12.0 (1224)	11.0 (1122)	3500	0.28	30.7	RK-100 OR RK-100(N)	1.7(17)
2J-12	12	8	2.5	200	169	12.0 (1224)	11.0 (1122)	3000	0.52	41.2	RK-100 OR RK-100(N)	1.7(17)

寸法

モデル	A	B	C	D	F	G max.	G最小	J	J1	K	L	L1	M最大.	M min.	N	P	Q	R	S	T	U
2J-05	135	86	110	82.6	40	75	55	25	9	M12X1.75	M10	15	56	36	20	M10	42.5	27	4~M6	50	306;
2J-06	165	86	140	104.8	45	75	55	28	12	M16X2	M10	15	56	36	20	M10	57.5	40	4~M8	64	306;
2J-08	210	90	170	133.4	56	80	60	38	16	M20X2.5	M12	18	71	51	25	M12	77.5	53.5	6~M8	104	506
2J-10	254	95	220	171.4	56	75	55	38	16	M20X2.5	M16	24	71	51	25	M12	99.5	75.5	6~M8	140	506
2J-12	304	95	220	171.4	56	75	55	38	16	M20X2.5	M16	24	71	51	25	M12	124.5	100.5	6~M8	190	506

ダウンロード

モデル	2D pdf	2D図面	3Dステップ
2J-05
2J-06
2J-08
2J-10
2J-12

用途

2J-06用

ターニングセンタ

ターニングセンタ用の高精度チャックは、小ロット生産から大規模生産まで、最適な性能と信頼性を保証します。
