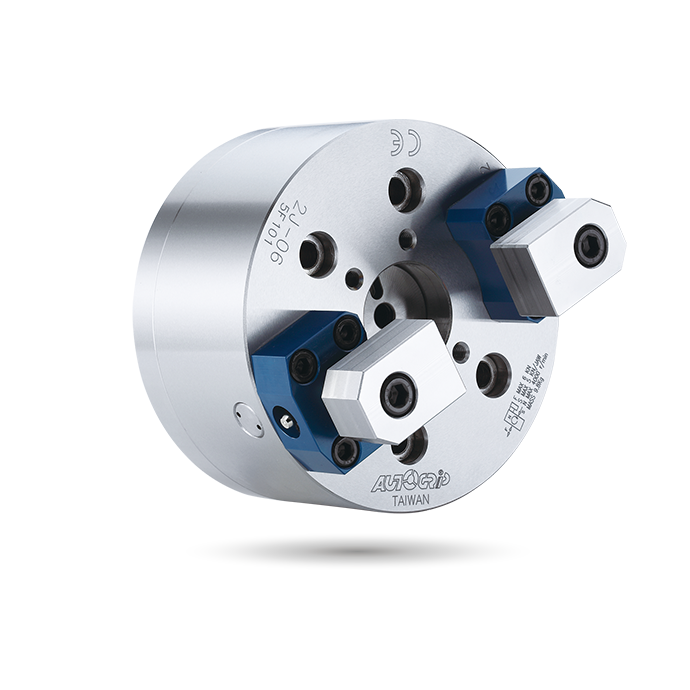

2J

Non-Thru-Hole | 2-JAW

Fingerkraftspannfutter

Nicht durchgehend | 2-BACKEN

Dieser Fingerkraftspannfutter ist speziell für das automatische Be- und Entladesystem konzipiert und kann mit einem Roboterarm arbeiten.
Greifen an der Stirnfläche und Vermeidung von Verformungen des Werkstücks.
Geeignet für die Bearbeitung dünnwandiger Werkstücke.
Der Greifkompensationsmechanismus kann unregelmäßige Oberflächen von Werkstücken gut erfassen.
Die luftdichte Druckerkennungsfunktion ist optional, sie kann übermäßigen Späne- und Spanabfall beim Bearbeiten vermeiden.

Katalog herunterladen

Spezifikationen

Modell	Drehbewegung Hub (mm)	Spannhub (mm)	Backenausgleich (mm)	Spann- Durchm. Max. (mm)	Spannbereich Min. (mm)	Max. D.B. Zug kN (kgf)	Max. Klemmkraft kN (kgf)	Max. Drehzahl min^-1 (U/min)	I kg·m²	Gewicht (kg)	Passender Zyl.	Max. Druck MPa (kgf/cm²)
2J-05	12	8	2	53	25	5.0 (510)	4.0 (408)	4000	0.015	9	RK-100 ODER RK-100(N)	0.7(7)
2J-06	12	8	2	79	55	6.0 (612)	5.0 (510)	4000	0.035	9.8	RK-100 ODER RK-100(N)	0.8(8)
2J-08	12	8	2	106	75	12.0 (1224)	11.0 (1122)	3500	0.12	20.3	RK-100 ODER RK-100(N)	1.7(17)
2J-10	12	8	2.5	150	119	12.0 (1224)	11.0 (1122)	3500	0.28	30.7	RK-100 ODER RK-100(N)	1.7(17)
2J-12	12	8	2.5	200	169	12.0 (1224)	11.0 (1122)	3000	0.52	41.2	RK-100 ODER RK-100(N)	1.7(17)

Abmessungen

Modell	A	B	C	D	F	G max.	G min.	J	J1	K	L	L1	M max.	M min.	N	P	Q	R	S	T	U
2J-05	135	86	110	82.6	40	75	55	25	9	M12X1.75	M10	15	56	36	20	M10	42.5	27	4~M6	50	306;
2J-06	165	86	140	104.8	45	75	55	28	12	M16X2	M10	15	56	36	20	M10	57.5	40	4~M8	64	306;
2J-08	210	90	170	133.4	56	80	60	38	16	M20X2.5	M12	18	71	51	25	M12	77.5	53.5	6~M8	104	50°
2J-10	254	95	220	171.4	56	75	55	38	16	M20X2.5	M16	24	71	51	25	M12	99.5	75.5	6~M8	140	50°
2J-12	304	95	220	171.4	56	75	55	38	16	M20X2.5	M16	24	71	51	25	M12	124.5	100.5	6~M8	190	50°

Herunterladen

Modell	2D pdf	2D dwg	3D Schritt
2J-05
2J-06
2J-08
2J-10
2J-12

Anwendungen

2J-06 Anwendungen

Drehzentrum

Hochpräzisionsfutter für Drehzentren, die optimale Leistung und Zuverlässigkeit sowohl in der Kleinserien- als auch in der Großserienproduktion gewährleisten.
