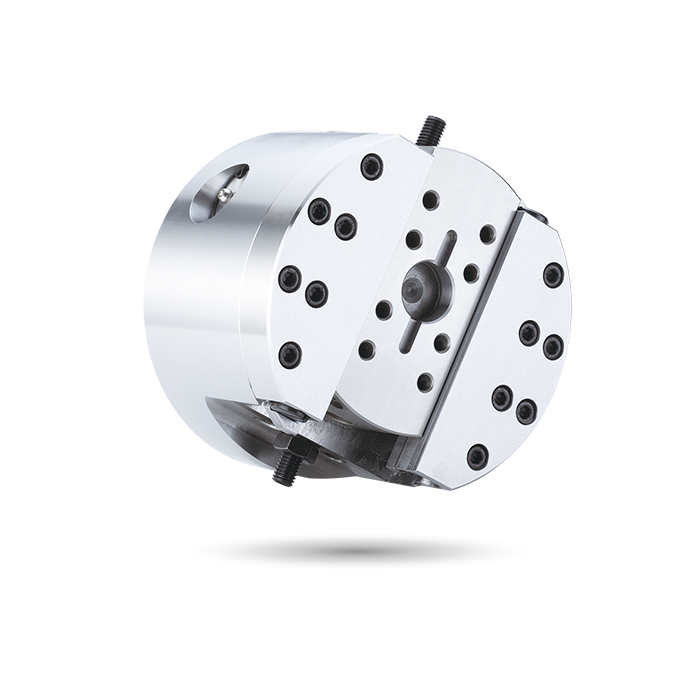

展刀搪沟头

单斜楔式传动
  • 进给机构是以单斜楔式的传动方式为之，进给速度稳定，进给速度与行程的调整非常容易。
  • 折动面均经过硬化及精密研磨，刚性与耐久性非常良好。
  • 定位精度·士0.03mm。

与行控型回转油压缸搭配使用。

单斜楔式展刀头可搭配伺服马达及滚珠螺杆机构做精密展刀加工。

目录下载

This combination does not exist.


规格 尺寸 下载产品应用其他相关推荐产品


规格

型号楔心行程
(mm)		滑座行程
(mm)		最高回轉數
min-1(r.p.m.)		容許最大入力
kN (kgf)		重量
(kg)		適用回轉缸最大使用壓力
MPa(kgf/cm2)
FA-610181012002.8(280)14.5RS-6520N1.0(10)
FA-81221128004.4(450)28.5RS-6530N1.6(16)



尺寸

* 保留规格修改的权利

型号ABC(h6)DEF(H7)G max.G min.HJKLMNPQQ1R(H8)STU
FA-610
1561101401075206648±520M12x1.754~M10x90122~M10x45104.8452884~M10x164040
FA-812
1981301701275258463±625M16x2.04~M12x105122~M12x60133.45432104~M10x165050


下载

型号 2D pdf 2D dwg3D step
FA-610


FA-812
