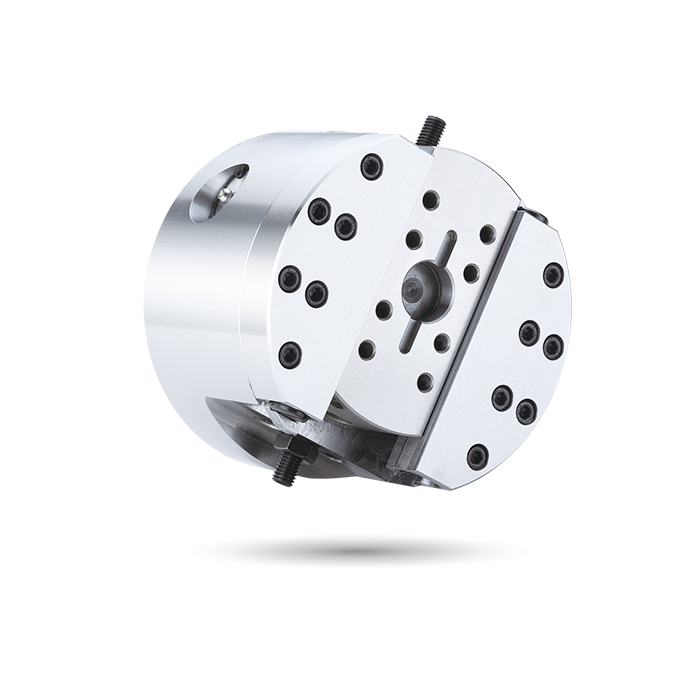

Single-Slide

Einzelner Schlitten-Drehkopf

Einzel-Schlitten | KEILKOLBEN

Der Vorschubmechanismus ist ein Keilkolben mit einer gleichmäßigen Vorschubgeschwindigkeit. Einfache Einstellung von Vorschubgeschwindigkeit und Hub.
Passflächen aller Teile gehärtet, geschliffen und direkt geschmiert. Mit Steifigkeit und Haltbarkeit.
Anschlaggenauigkeit: .03mm.

Geeignet für die Verwendung mit RS-Zylindertyp.

Für Präzisionsprozesse sind Keilkolben-Kopfdrehköpfe geeignet zur Verwendung mit Elektroservo- und Kugelgewindemechanismen.

Katalog herunterladen

Spezifikationen

Modell	Kolbenhub(mm)	Schieberhub(mm)	Max. Drehzahl min^-1(U/min)	Max. D.B. Zugkraft kN (kgf)	Gewicht(kg)	Passender Zylinder	Max. Druck MPa(kgf/cm²)
FA-610	18	10	1200	2.8(280)	14.5	RS-6520N	1.0(10)
FA-812	21	12	800	4.4(450)	28.5	RS-6530N	1.6(16)

Abmessungen

* Technische Änderungen vorbehalten.

Modell	A	B	C(h6)	D	E	F(H7)	G max.	G min.	H	J	K	L	M	N	P	Q	Q1	R(H8)	S	T	U
FA-610	156	110	140	107	5	20	66	48	7	20	M12x1.75	4~M10x90	12	2~M10x45	104.8	45	28	8	4~M10x16	40	40
FA-812	198	130	170	127	5	25	84	63	b16	25	M16x2.0	4~M12x105	12	2~M12x60	133.4	54	32	10	4~M10x16	50	50

Herunterladen

Modell	2D pdf	2D Zeichnung	3D-Schritt
FA-610
FA-812
