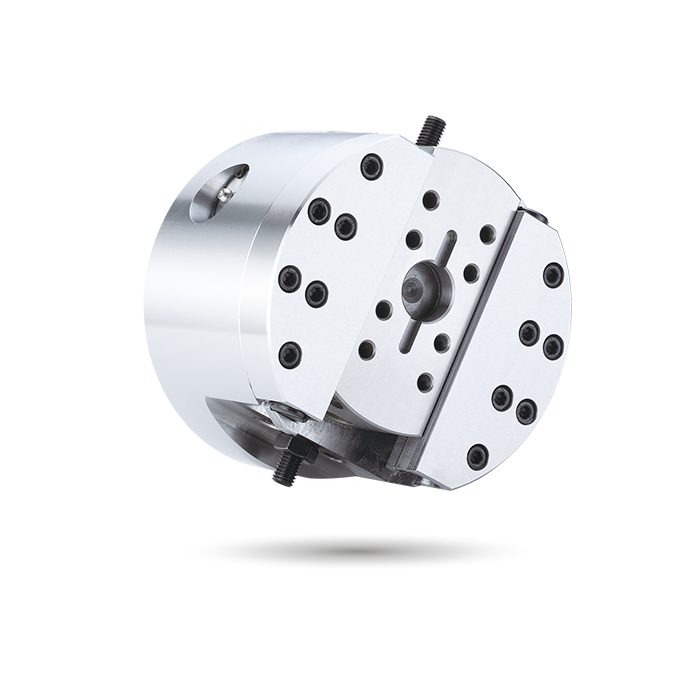

FA

RSタイプシリンダーと一緒に使用するのに適しています。

精密加工には、ウェッジプランジャータイプのフェーシングヘッドが電動サーボとボールねじ機構と一緒に使用するのに適しています。

仕様

モデル	プランジャーストローク(mm)	スライダーストローク(mm)	最大速度 min^-1(r.p.m.)	最大 D.B. プル kN (kgf)	重量(kg)	Matching cylinder	最大圧力 MPa(kgf/cm²)
FA-610	18	10	1200	2.8(280)	14.5	RS-6520N	1.0(10)
FA-812	21	12	800	4.4(450)	28.5	RS-6530N	1.6(16)

* 技術的な変更がある場合があります。

モデル	A	B	C(h6)	D	E	F(H7)	G max.	G 最小.	H	J	K	L	M	N	P	Q	Q1	R(H8)	S	T	U
FA-610	156	110	140	107	5	20	66	48	±5	20	M12x1.75	4~M10x90	12	2~M10x45	104.8	45	28	8	4~M10x16	40	40
FA-812	198	130	170	127	5	25	84	63	±6	25	M16x2.0	4~M12x105	12	2~M12x60	133.4	54	32	10	4~M10x16	50	50

フェーシングヘッド
