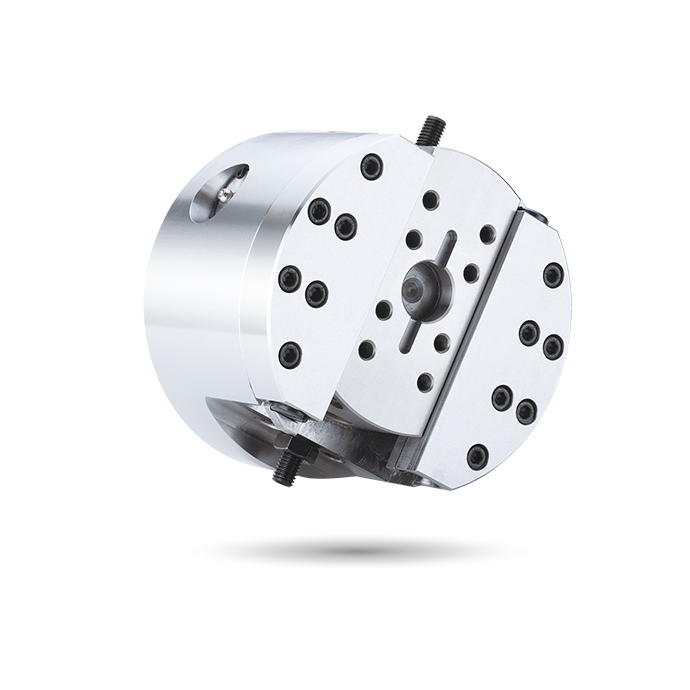

FA

Single-Slide | RACK AND PINION

シングルスライドフェイシングヘッド

シングルスライド | ラックアンドピニオン

供給機構は楔プランジャで、供給速度は安定しています。供給速度と行程の調整が簡単です。
すべての部品の接触面は硬化され、研磨され、直接潤滑されています。剛性と耐久性があります。
ストッパー精度: ±0.03mm。

RSタイプのシリンダーとの使用に適しています。

カタログダウンロード

仕様

モデル	プランジャーストローク (mm)	スライダー行程 (mm)	最大速度分^-1(r.p.m.)	最大D.B.プル kN (kgf)	重量 (kg)	マッチングシリンダー	最大圧力 MPa (kgf/cm²)
FA-615	15	15	1200	3.3 (340)	11.9	RS-6520N	1.2(12)
FA-830	30	30	800	5.0 (510)	23.9	RS-6530N	1.8(18)
FA-1570	70	70	500	18.2 (1855)	167	RS-1080N	2.6(26)

寸法

* 仕様は変更される場合があります。

型號	A	B	C (H7)	D	E	F (H7)	G 最大。	G 最小	H	J	K	L	M	N	P	Q	R	S	T	U	V	W
FA-615	150	107	110	102	5	25	43	28	35	20	M12x1.75	3-M10x40	12	8-M8x16	82.6	50	32	32	68	-	b17.5	56
FA-830	198	126	140	121	6	30	55	25	45	25	M16x2	6-M10x55	15	12-M10x20	120	60	36	40	80	120	±15	66
FA-1570	400	200	300	192	6	60	110	40	75	50	M30x3.5	6-M20x90	15	8-M16x20	235	120	80	130	260	-	±17.5	-

ダウンロード

モデル	2D pdf	2D dwg	3D step
FA-615
FA-830
FA-1570

用途

フェーシングヘッド

専用機

専用機用のカスタマイズされたチャックは、最大の効率と精度を追求し、包括的なODMサービスを提供します。
